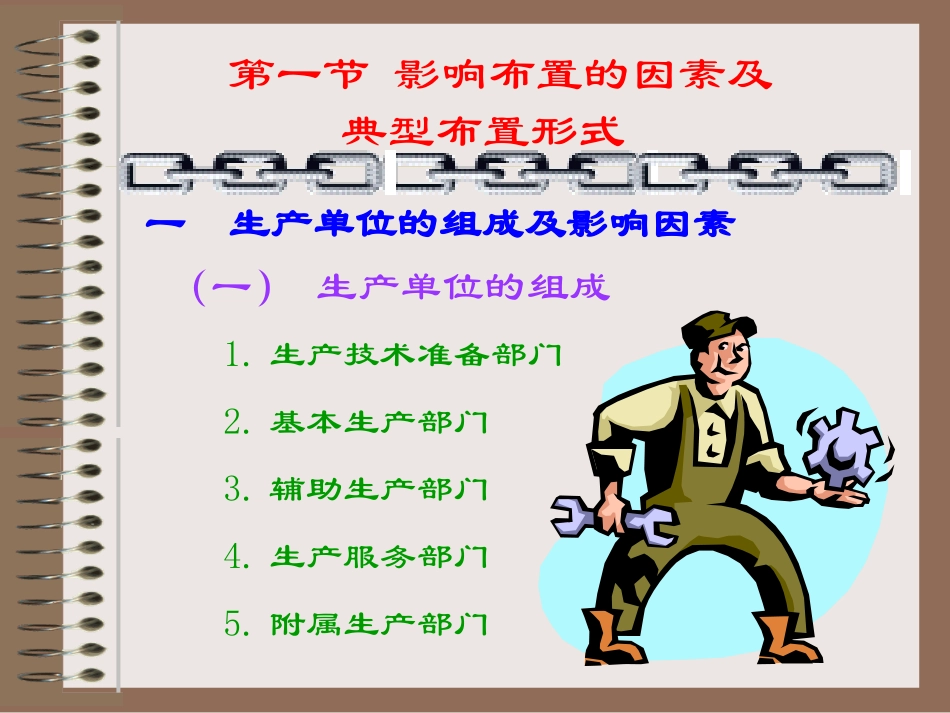

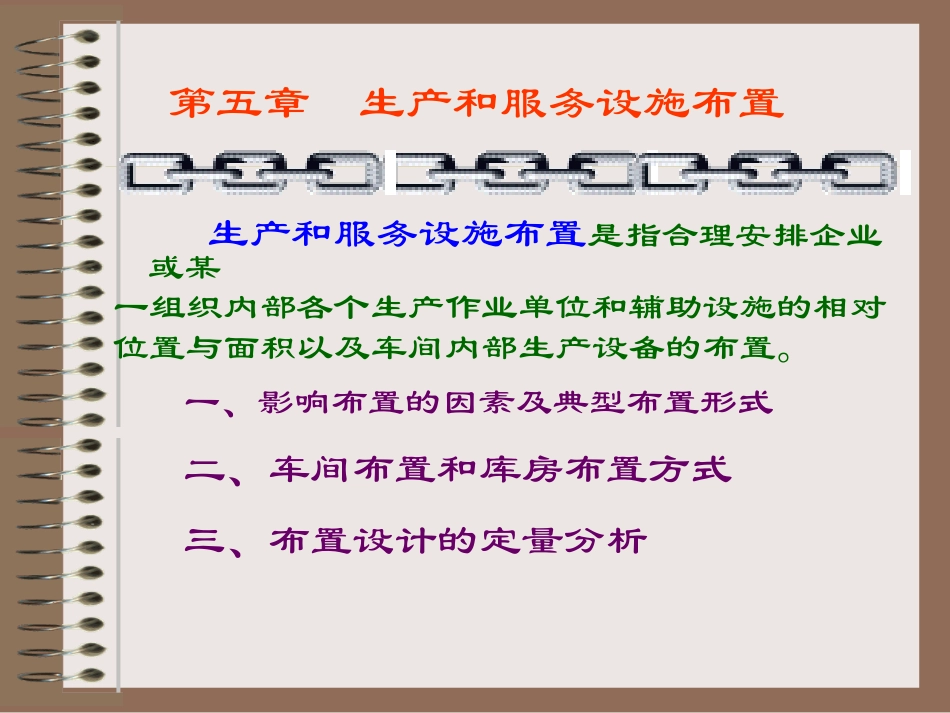

一、影响布置的因素及典型布置形式第五章生产和服务设施布置三、布置设计的定量分析二、车间布置和库房布置方式生产和服务设施布置是指合理安排企业或某一组织内部各个生产作业单位和辅助设施的相对位置与面积以及车间内部生产设备的布置。第一节影响布置的因素及典型布置形式一生产单位的组成及影响因素（一）生产单位的组成1.生产技术准备部门2.基本生产部门3.辅助生产部门4.生产服务部门5.附属生产部门第一节影响布置的因素及典型布置形式（二）影响生产单位组成的因素1.产品品种、结构及工艺特点2.企业的专业化形式与协作水平3.生产单位的专业化原则4.企业的生产规模第一节影响布置的因素及典型布置形式二布置决策（一）布置的目标1.应满足工艺流程设计的要求,并有助于最大限度的提高生产率,尽量减少迂回、停顿和搬运。2.保持灵活性,具有适应变化和满足未来需求的能力。3.有效地利用人力和占地面积。4.有利于员工的健康和安全，有助于提高士气，便于员工相互沟通。5.为良好的设施管理和维护保养提供方便。第一节影响布置的因素及典型布置形式(二)布置的影响因素1.满足生产过程的要求,避免相互交叉、迂回运输。2.生产联系和关系密切的单位应靠近布置。3.充分利用现有运输条件。4.按生产性质、防火和环保要求合理划分厂区。5.力求占地面积小。6.有扩建的余地。第一节影响布置的因素及典型布置形式叁几种典型的布置形式(一)物料流程形式第一节影响布置的因素及典型布置形式(二)布置类型1.固定式布置2.按产品布置加工设备加工设备第一节影响布置的因素及典型布置形式3按工艺过程布置产品A产品B钻床组车床组磨床组装配组喷漆组检验发送存储区域第一节影响布置的因素及典型布置形式4按成组制造单元布置LGGDDLPGLL原材料成品库单元1单元2单元3一企业内部生产单位布置主要考虑因素1.企业厂房的布置应满足生产过程的要求,以避免互相交叉和迂回运输,从而缩短生产周期,节约生产费用。2.生产联系和协作关系密切的车间应相互靠近，比如机械加工和装配车间应安排在相临位置。3.充分利用现有运输条件，如铁路、公路及供电、供水等公用设施。4.按照生产性质、放火和环保要求，合理划分厂区。如热加工车间。冷处理车间、动力设施区。为了减少生活区的工业污染，企业生活区应设在上风方向。5.在考虑放火和卫生的条件下，总平面布置力求占地面积小。6.企业布置应考虑有扩建的余地。第二节车间布置与库房布置第二节车间布置与库房布置二厂区布置的常用方法(一)物料流向图法（二）物料运量图法1统计车间内物料流量，绘制物料运量表。0102030405总计01721414026280345110046280522总计01114107第二节车间布置与库房布置（2）优先安排运量最大的车间，然后将与它流量最大的靠近布置，以此类推。（3）最后，考虑其它因素进行改正和调整。01040305027104411221第二节车间布置与库房布置（三）作业相关图法根据关系密切的原因确定出各单位密切程度。代号密切程度A绝对重要E特别重要I重要O一般U不重要X不予考虑代号关系密切原因1使用共同的原始记录2共用人员3共用场地4人员接触频繁5文件交换频繁6工作流程连续7做类似的工作8共用设备9其它关系密切原因关系密切程度分类表[例]一快餐店欲布置其生产和服务设施。该快餐店共分6个部分，计划布置在2×3的区域内。AAXUOEXOAAUIAAX部门1部门2部门3部门4部门5部门61。列出关系密切程度（A、X）A：1---2，1---3，2---6，3---5，4---6，5---6。X：1---4，3---6，3---4。2。编制主联系簇（如图1）3。考虑其它有A联系的部门6254图1625431图2第二节车间布置与库房布置4。画出X关系图（如图3）5。安置各部门（如图4）1634126354图3图4第二节车间布置与库房布置第二节车间布置与库房布置代号密切程度得分A绝对重要6E特别重要5I重要4O一般3U不重要2X不予考虑1关系密切程度分类表未经整理的方块表1部门12部门23部门34部门45部门56部门6与其它单位的关系关系积分与其它单位的关系关系积分与其它单位的关系关系积分与其它单位的关系关系积分与其它单位的关系关系积分与其它单位的关系关系积分A-2,3O-6U-5X-412321A-1,6E-3I-5U-412542A-1,5E-2X-4,61252A-6O-5U-2X-1,36322A-3,6...
