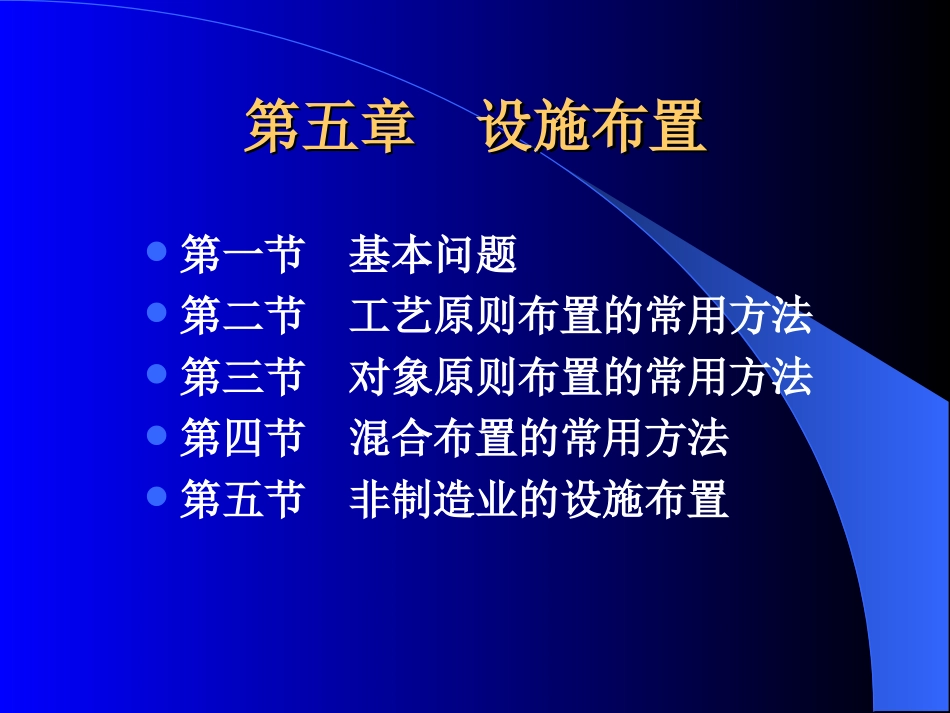

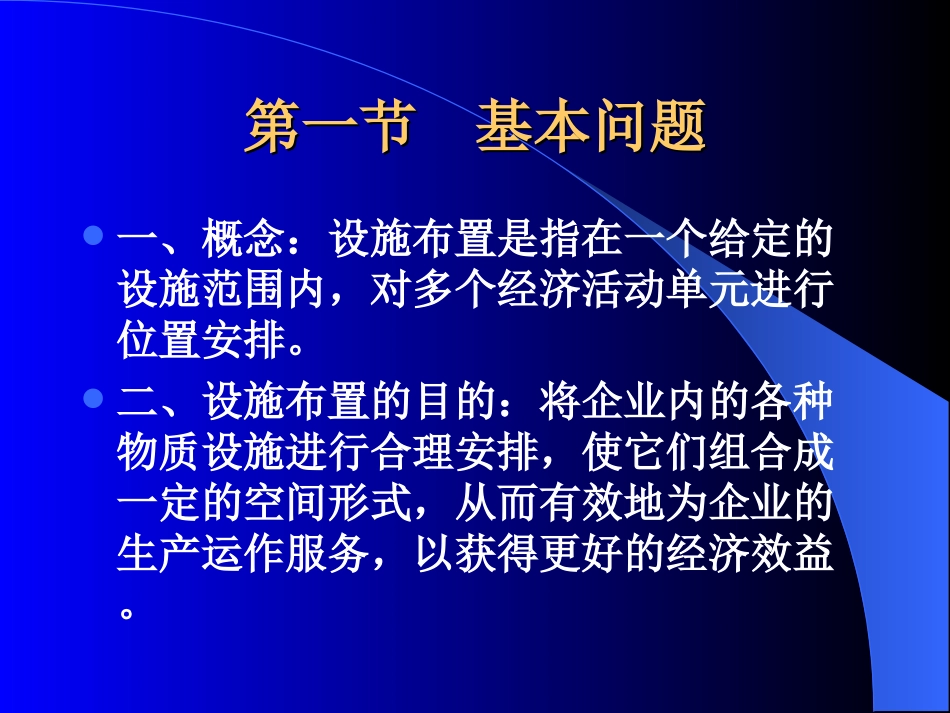

第五章第五章设施布置设施布置第一节基本问题第二节工艺原则布置的常用方法第三节对象原则布置的常用方法第四节混合布置的常用方法第五节非制造业的设施布置第一节基本问题第一节基本问题一、概念：设施布置是指在一个给定的设施范围内，对多个经济活动单元进行位置安排。二、设施布置的目的：将企业内的各种物质设施进行合理安排，使它们组合成一定的空间形式，从而有效地为企业的生产运作服务，以获得更好的经济效益。三、设施布置要考虑的四个问题：1、应包括哪些经济活动单元？2、每个单元需要多大空间？3、每个单元空间的形状如何？4、每个单元在设施范围内的位置？四、影响企业经济活动单元构成的因素四、影响企业经济活动单元构成的因素1、产品结构和工艺特点2、企业的规模3、企业的专业化与协作化水平4、企业的技术水平五、生产和服务设施布置主要考虑因素五、生产和服务设施布置主要考虑因素1、企业厂房的布置应满足生产过程的要求，以避免互相交叉和迂回运输，从而缩短生产周期，节约生产费用。2、生产联系和协作关系密切的车间应相互靠近。3、充分利用现有运输条件，如铁路、公路、港口、供电、供水等公共设施。4、按照生产性质、防火和环保要求，合理划分厂区。5、总平面布置力求占地面积最小。6、应考虑有扩建余地。第二节工艺原则布置的常用方法第二节工艺原则布置的常用方法一、概念：设备是按其所具有的功能来布置的。适用：当产品品种较多，每一种产品的生产量都不是很大，只能断续生产时。二、主要课题：如何设置各个不同的经济活动单元，使本来无序的物流稍加有序。三、图示四、布置方法四、布置方法（一）作业相关图法1、思路：根据各部门之间的活动关系密切程度布置其相互关系。2、关系密切原因：①使用共同的原始记录；②共用人员；③共用场地；④人员接触频繁；⑤文件交流频繁；⑥工作流程连续；⑦做类似的工作；⑧共用设备；⑨其它。3、关系密切程度分类：A---绝对必要；E---特别重要；I---重要；O---一般；U---不重要；X---不能接近例：一个快餐店欲布置其生产与服务设施。该快餐店分成6各部门，计划布置在一个2×3的区域内。已知这6各部门间的作业关系密切程度，如图所示：请作出合理布置。解：第一步，列出关系密切程度：接近程度为A的两部门：1---21---32---63---54---65---6接近程度为X的两部门：1---43---63---4第二步，从A列中出现最多的部门开始，画出主联系簇。6452第三步，选取A列中的剩余部门，尽量加到主联系簇上。645231第四步，画出X关系联系图1436第五步，根据联系簇图和可供使用的区域，用试验法安置所有部门126354（二）从（二）从------至表法至表法思路：寻求生产单元物料总运量最小的布置方案。例：一金属加工车间有六台设备，已知其生产的零部件品种及加工路线，并据此给出零部件在设备之间的每月移动次数和单位距离运输成本，如下图所示。请确定车间的最佳布置方案。将运输次数矩阵与单位运输成本矩阵的相同位置的数据相乘，得到从一台机器到另一台机器的每月运输成本。然后，再按对角线对称元素相加，得到两台机器间的每月总的运输成本。确定紧密相邻系数。按运输成本的大小，从大到小降序排列。练习：某企业有六个部门，各部门其现有块状区划图及物料从至表如下，请重新安排各部门的位置，使物料运量最小。本企业的两个约束条件为：（1）单元3必须保持原位置（因靠近出口）；（2）单元4位置保持不变（因移动预算过于庞大）。243651toFrom1234561234562020801075159070第三节对象原则布置的常用方第三节对象原则布置的常用方法法一、概念：设备是按照某一种或某几种（但这几种产品的加工路线基本类似）产品的加工路线或加工顺序排列的，所以常称为生产线。二、主要课题：如何使每一单元的操作时间都大致相等，即生产线的平衡问题。三、图示四、生产线的平衡方法四、生产线的平衡方法（一）概念：生产线平衡是指决定如何将作业分配到工作地的这一过程。（二）目标：分到各工作地的作业所需要的时间...
