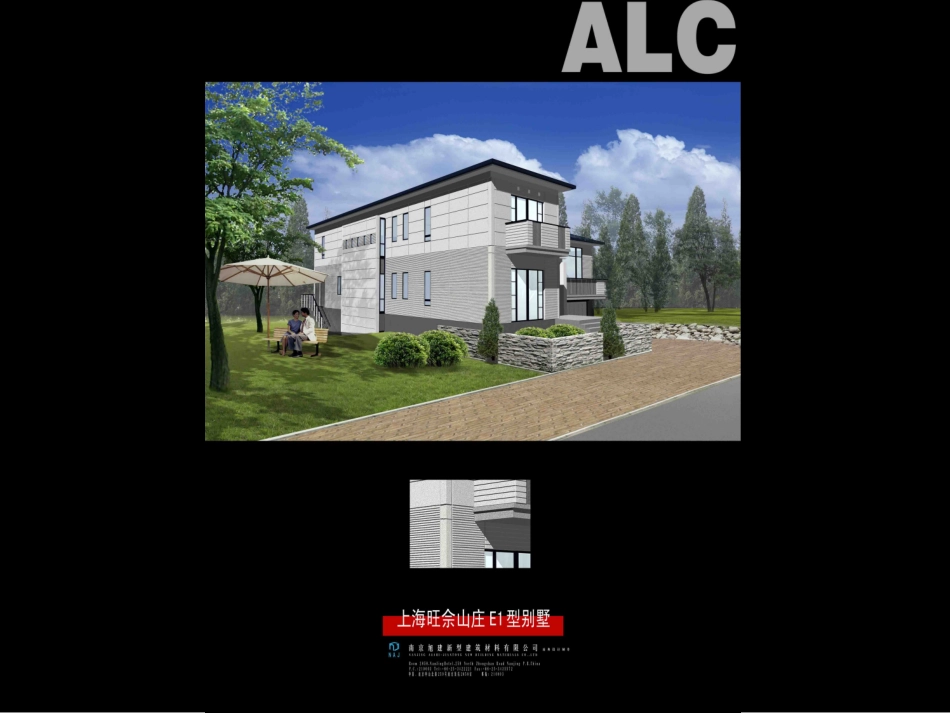

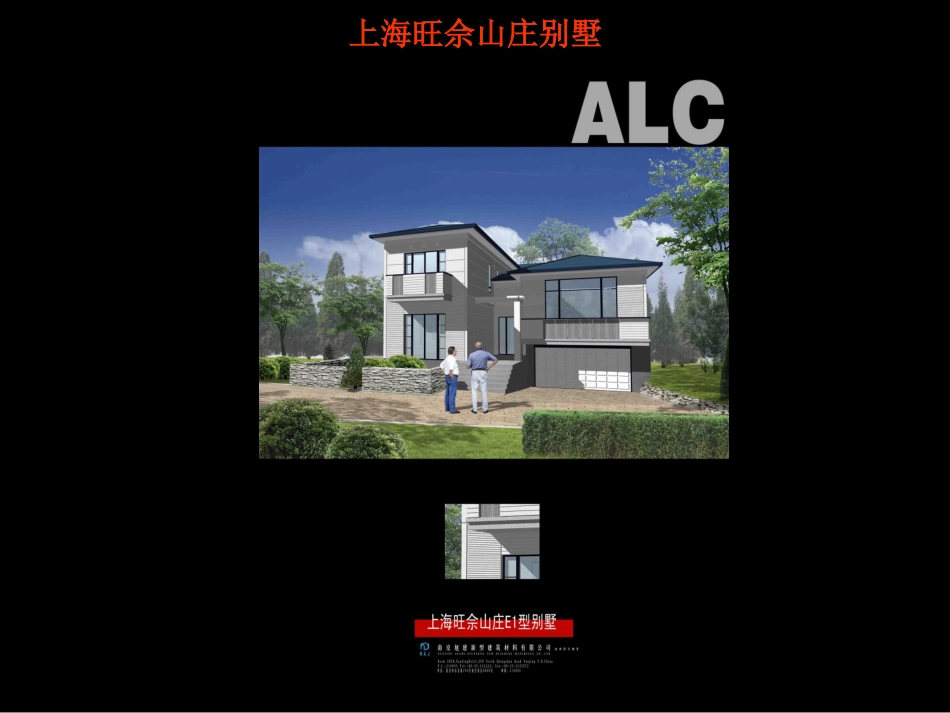

ALC板在轻钢结构别墅中的应用南京旭建新型建材有限公司二○○二年八月上海旺佘山庄别墅E1型西立面排版图(板材采用75mmALC竖装)E1型西立面排版图(板材采用50mmALC横装)1号楼梯3号楼梯100厚C25现浇砼墙和楼板梁节点高分子防水卷材ALC屋面板内保温隔热板外保温隔热板别墅屋面板保温及防水●能有效对抗横向力的「钢地板system」地震、台风时的力会造成地板面变形（图1），为了解决好这一问题，ALC楼板在接缝部分装上了钢筋，然后埋入砂浆，使整个楼面连成一体（图2）。凭借整体的力量来遏制外力的侵扰，这就是「钢地板system」图1图2S50内墙板75mm花纹外墙板保温层别墅内外墙处理业主设计院建设单位施工计划临时工程主体工程基础安装开口部补墙安装窗框及其它内容施工图材料订购工厂材料搬入板安装密封内外装修及其它工程完工板材的安装工序①主体工程基础安装②板材定位③材料临时堆放④近距离搬运⑤加工⑥板材安装⑦板材安装㈧窗框部处理⑨窗框部处理⑩屋檐部处理⑾板材完工⑿密封⒀密封⒁饰面⒂饰面一种具有强烈时代气息的新住宅样式该空间能够提高人生质量品味自我感受生活快乐的ALC轻钢别墅根据实际需要确定的建筑形式各项功能一应俱全，能够充分满足生活的需要视野开阔的人生气泡气泡气泡及细孔的表面能生成丰富的托贝莫来特结晶体。（左面是把ALC扩大1500倍以后的效果图。）出类拔萃的耐火·耐久·耐水性[托贝莫来特结晶体]托贝莫来特结晶体，指的是在制造和生产ALC板的过程当中，气泡及细泡表面所生成板状结晶体。炭的表面生成结晶体后，能形成超强的金刚石，与此道理相仿，托贝莫来特结晶体也能够最终形成“含混凝土成分的金刚石”。该结晶体的优点是：强度优越，遇热遇水不会发生化学反应，物性非常稳定。ALC板，在独立气泡和细孔的表石，能生成许许多多托贝莫来特结晶体，因此它具有超强的耐火性、耐久性、耐水性。托贝莫来特结晶ALC板，能够轻松通过严格的JIS2小时耐火试验。ALC外墙板、楼板、屋面板能够延缓火苗窜如室内的时间，防止延烧。先前发生的阪神大地震，充分证明了这一点。能通过10002℃小时耐火试验ALC板，是一种法定的阻燃材料。它通过了严格的JIS2小时耐火试验，属于建设大臣认定的耐火结构材料。下面的图表展示的是：房屋失火时，外墙表面持续承受1000℃以上的热浪炙烤（2小时）后，它的背面人仍处于100℃以下，这远远达不到木料的燃点温度（260℃）。由于是100%的无机质材料，因而不会产生有毒气体。另外，气泡内部有许多细孔可用来排气，因此，在急剧加热时，能防止其出现暴烈。ALC外墙板·楼板·屋面板能够延缓火苗窜入室内的时间，防止延烧。先前发生的阪神大地震，充分证明了这一点。材料的燃点温度耐火实验用标准加热曲线（表面）JIS-A-1304ALC（75mm）厚背面RC（钢筋混凝土背面）PC预制混凝土60mm背面）深入细致的防火设计ALC住宅无论是外围部分，还是内装修部分均采取了有效的防火措施。①内外墙、楼面、顶棚均采用了耐火结构材料—ALC板，②极易受害的檐口部分采用的是难燃胶合板，不然钢制、铝制卷帘门、套窗，因此能有效防止火势蔓延。万一内部不慎失火，巍然矗立的外围部分能阻止新的氧气进入室内、内墙板能够延缓火苗向邻室的时间，防止灾情加剧，并最终将灾害定格在最小限度。由于主体是牢固的钢结构，因而即使柱子烧着了，建筑物也不会崩塌。楼梯也是钢制品，因此不会着火坠落，能切实确保避难通道的安全。THANKS承重斜撑所承载的力及变形量坡度表示难以摇晃的程度坡度表示难以摇晃的程度，坡度越陡，刚性则越强，就越难以摇晃。抗震性日本house所具备的卓越的抗震性能在远远超过阪神大地震的振动实验中得到的证实。为了预测地震的破坏力，检验日本House所具备的抗震性能，我们实施了实体振动试验。从中地震到大地震继续加振15次，每次摇晃的时间为60秒，随后分析了受灾情况。最大的加振力为地球表面最大加速度*1064cm/s2*。这么大的地震波在1000年当中还不知道会不会出现一次呢？建筑物所承受的能量，达到了阪神大地震的3倍以上。日本House未曾坍塌。构造主体，内外装修部分均处于较易修补的状态。整个试验结束后，没有一块玻璃发生破裂，窗...
