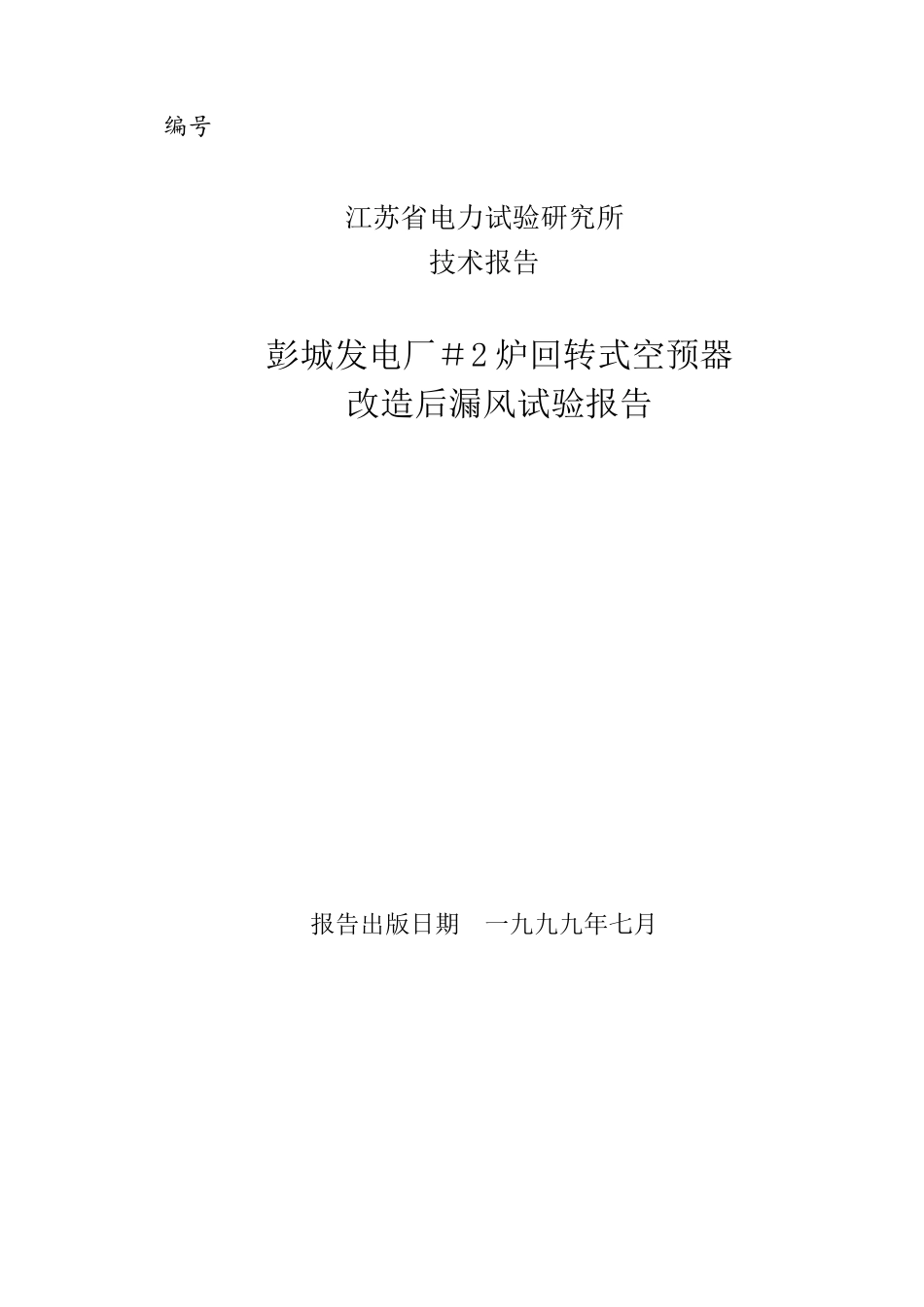

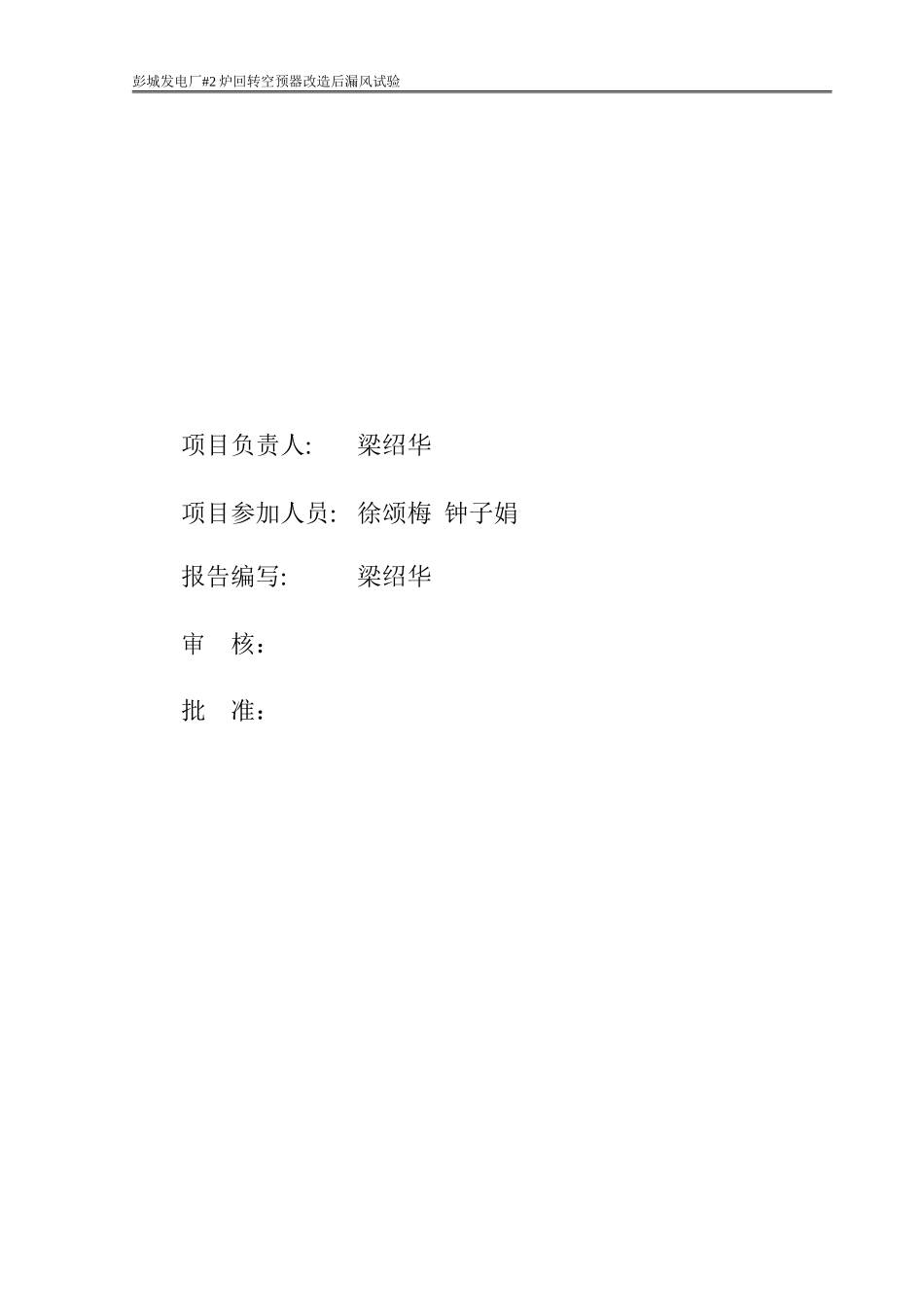

编号江苏省电力试验研究所技术报告彭城发电厂＃2炉回转式空预器改造后漏风试验报告报告出版日期一九九九年七月彭城发电厂#2炉回转空预器改造后漏风试验报告编写：初审：审核：批准：彭城发电厂#2炉回转空预器改造后漏风试验项目负责人:梁绍华项目参加人员:徐颂梅钟子娟报告编写:梁绍华审核：批准：彭城发电厂#2炉回转空预器改造后漏风试验摘要通过本次试验确定彭城发电厂＃2炉投产后回转式空预器的漏风率，为考核空预器的漏风性能提供依据。彭城发电厂#2炉回转式空预器改造漏风试验共6页第1页1.试验目的测试彭城发电厂#2炉投产后空气预热器的漏风率，为空预器漏风性能考核提供依据。2.设备规范2.1彭城发电厂#2炉采用两台LP10320/883三分仓回转式空气预热器，系东方锅炉厂生产。传动装置设有主驱动电机、辅助电机和减速器。采用固定伸缩式蒸汽吹灰器。空预器密封设有径向、轴向和旁路密封，热端径向密封间隙通过热工控制系统自动跟踪调整。2.2结构原理2.2.1空预器以逆流传热方式运行，通过特殊波纹的金属蓄热元件进行再生换热。2.2.2空预器分烟气通道与空气通道，空气通道又分为一次风通道和二次风通道。2.2.3转子以1.14转/分的转速旋转，实现热量从烟气传往空气2.2.4空预器密封系统采用径向、轴向、旁路密封，其中径向、轴向密封防止由于一次风、二次风、烟气之间的差压而产生的漏风，旁路密封防止烟气或空气在转子与壳体之间的短路。2.2.5轴承润滑油系统为循环水冷却油浴润滑。2.2.6每台空预器冷端装有一台伸缩式蒸汽吹灰器，冷端和热端各装有一根清洗管（兼作消防用）。2.2.7空预器热端径向密封间隙调整和蒸汽吹灰实现程控控制。2.3主要参数额定100%工况设计参数：进口冷风温度50℃出口一次风温352℃出口二次风温362℃进口烟气温度396℃出口烟气温度152℃燃料特性：设计煤质校核煤质收到基碳Car50.5％61.23％彭城发电厂#2炉回转式空预器改造漏风试验共6页第2页收到基氢Har3.5％3.24％收到基氧Oar6.0％3.33％收到基氮Sar1.0％1.30％收到基硫Nar1.0％0.60％收到基水份Mt8.0％6.5％收到基灰份Aar30.0％23.8％干燥无灰基挥发份Vdaf25.5％15.0％收到基低位发热量Qnet,ar20013kJ/kg23660kJ/kg3.试验内容3.1锅炉在100%出力工况下（电负荷300MW）空预器漏风率测量（两工况）;3.2锅炉在70%出力工况下（电负荷210MW）空预器漏风率测量（两工况）;3.3锅炉在50%出力工况下（电负荷150MW）空预器漏风率测量（两工况）。4.性能保证值4.1在锅炉100%、70%、50%出力工况下空预器漏风率不超过10%5.试验标准、项目、方法与测点布置5.1本试验依据《美国机械工程师协会性能试验法规》空预器性能法规PTC4.3执行。5.2试验期间主要参数允许偏差和波动范围。5.2.1主蒸汽流量±3％5.2.2蒸汽温度＋5℃～－10℃5.2.3主蒸汽压力±2％5.2.4给水温度±3％5.3试验方法5.3.1试验开始后进行烟气取样及有关温度、压力等重要参数的测试，发电机功率、汽水参数、风烟粉系统参数用现场安装经检验的功率、流量、压力、温度测量装置测量，并有专人记录。6.试验数据汇总6.1原煤煤质分析彭城发电厂#2炉回转式空预器改造漏风试验共6页第3页序号名称符号单位工况1工况2工况3工况4工况5工况61碳Car%65.164.8358.0968.8771.2968.942氢Har%3.823.593.323.793.553.473硫Sar%0.430.510.460.370.350.334氧Oar%4.825.356.843.984.24.935氮Nar%1.171.041.051.211.251.076全水分Mt%6.45.88.16.23.95.17灰分Aar%18.2618.8822.1415.5815.4616.169低位发热量Qnet,arMJ/kg25.2525.4923.326.728.1127.15彭城发电厂#2炉回转式空预器改造漏风试验共6页第4页6.2试验数据汇总表名称符号单位工况1工况2工况3工况4工况5工况6甲空预器乙空预器甲空预器乙空预器甲空预器乙空预器甲空预器乙空预器甲空预器乙空预器甲空预器乙空预器电负荷PMW304305207210150151锅炉蒸发量Dt/h955962635653469484主蒸汽温度tgqt/h542541538541543537主蒸汽压力pgqMPa15.7615.8810.6110.97.918.2给水温度tgs℃279279258259240242Ⅰ级过热器减温水流量Djw.1t/h0019.23339.529.1Ⅱ级过热器减温水流量Djw.2t/h26.225.820.728.428.128.6Ⅲ级过热器减温水流量Djw.3t/h6.85.54....
