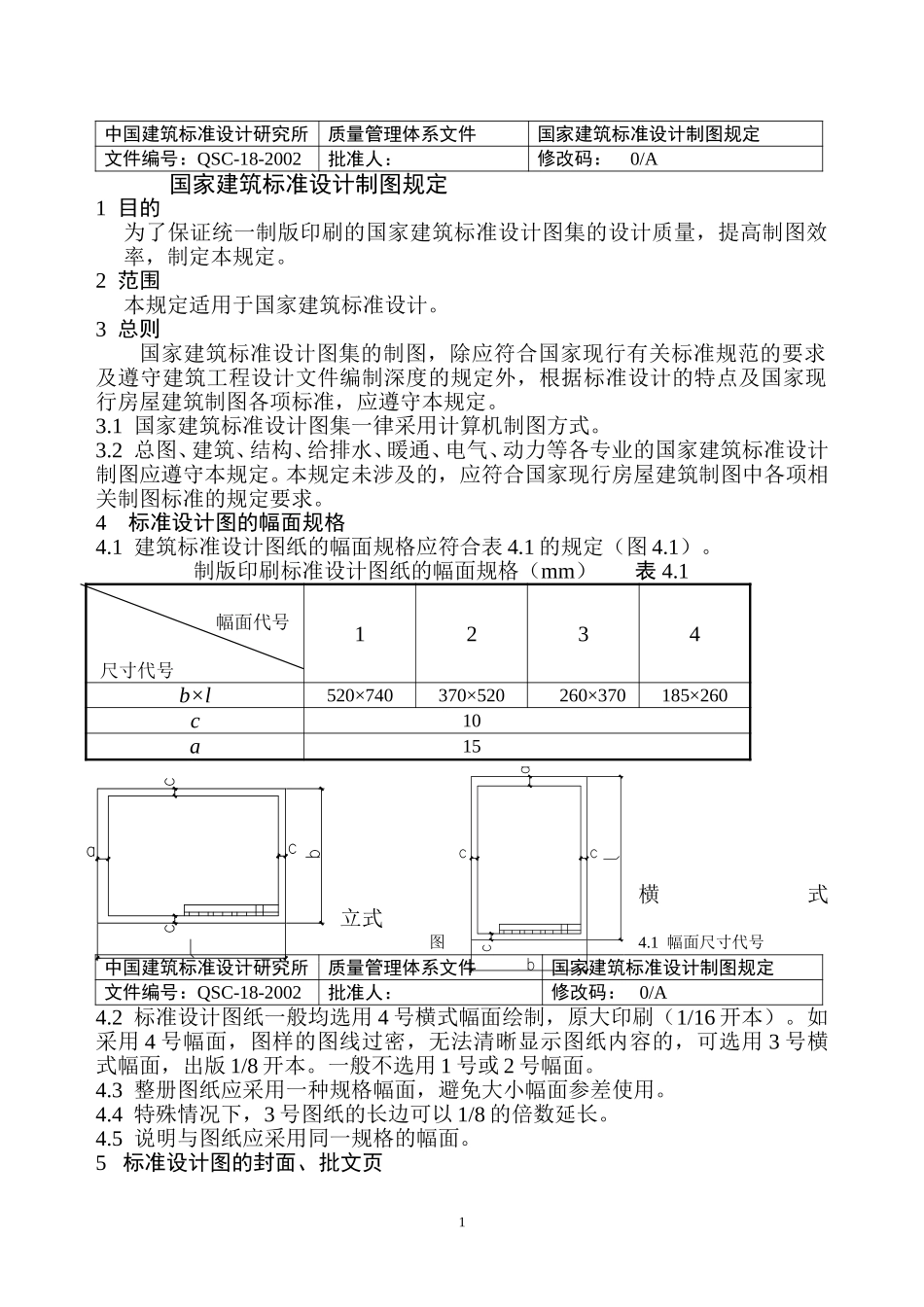

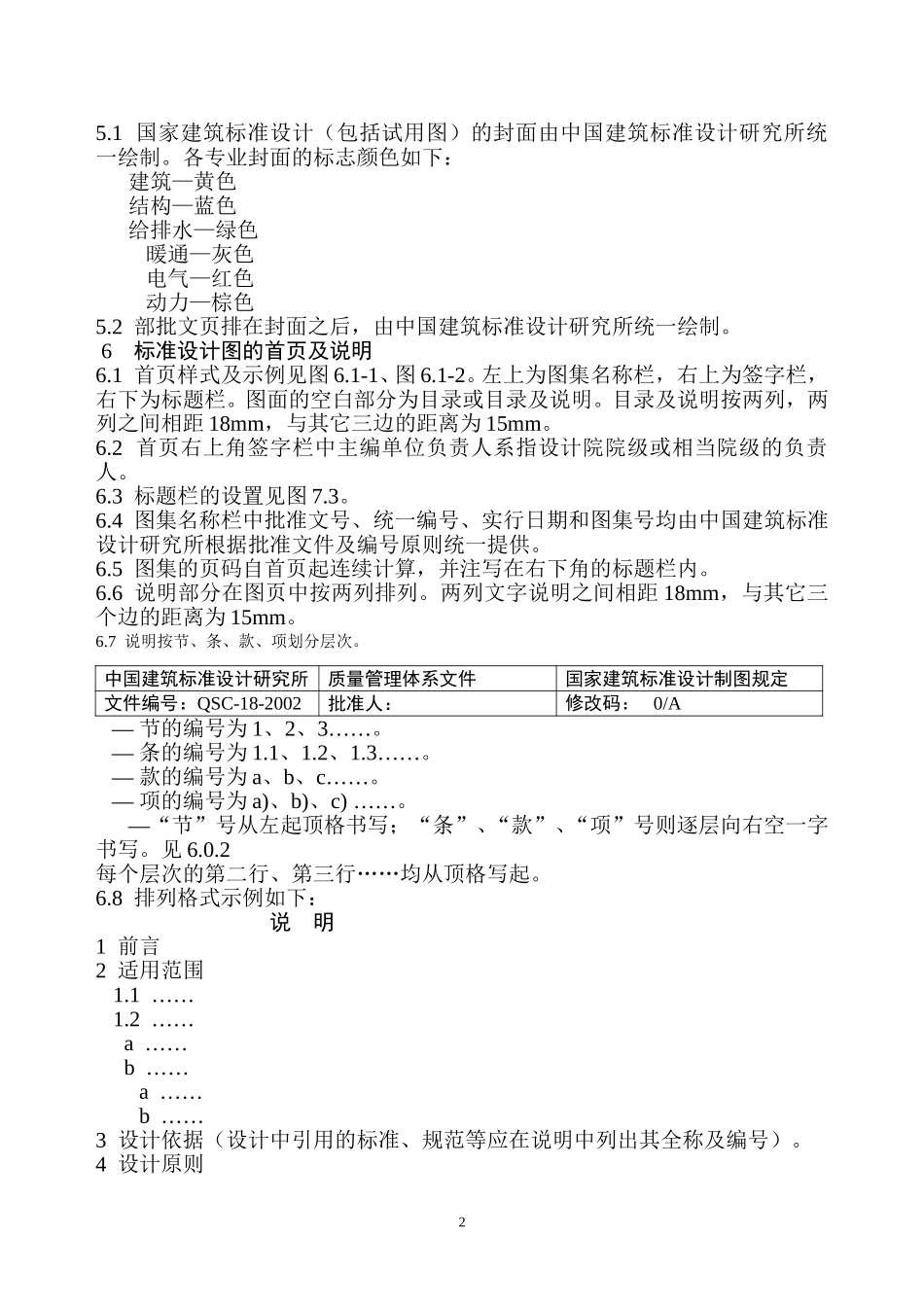

中国建筑标准设计研究所质量管理体系文件国家建筑标准设计制图规定文件编号：QSC-18-2002批准人：修改码：0/A国家建筑标准设计制图规定1目的为了保证统一制版印刷的国家建筑标准设计图集的设计质量，提高制图效率，制定本规定。2范围本规定适用于国家建筑标准设计。3总则国家建筑标准设计图集的制图，除应符合国家现行有关标准规范的要求及遵守建筑工程设计文件编制深度的规定外，根据标准设计的特点及国家现行房屋建筑制图各项标准，应遵守本规定。3.1国家建筑标准设计图集一律采用计算机制图方式。3.2总图、建筑、结构、给排水、暖通、电气、动力等各专业的国家建筑标准设计制图应遵守本规定。本规定未涉及的，应符合国家现行房屋建筑制图中各项相关制图标准的规定要求。4标准设计图的幅面规格4.1建筑标准设计图纸的幅面规格应符合表4.1的规定（图4.1）。制版印刷标准设计图纸的幅面规格（mm）表4.1幅面代号尺寸代号1234b×l520×740370×520260×370185×260c10a15横式立式图4.1幅面尺寸代号中国建筑标准设计研究所质量管理体系文件国家建筑标准设计制图规定文件编号：QSC-18-2002批准人：修改码：0/A4.2标准设计图纸一般均选用4号横式幅面绘制，原大印刷（1/16开本）。如采用4号幅面，图样的图线过密，无法清晰显示图纸内容的，可选用3号横式幅面，出版1/8开本。一般不选用1号或2号幅面。4.3整册图纸应采用一种规格幅面，避免大小幅面参差使用。4.4特殊情况下，3号图纸的长边可以1/8的倍数延长。4.5说明与图纸应采用同一规格的幅面。5标准设计图的封面、批文页15.1国家建筑标准设计（包括试用图）的封面由中国建筑标准设计研究所统一绘制。各专业封面的标志颜色如下：建筑—黄色结构—蓝色给排水—绿色暖通—灰色电气—红色动力—棕色5.2部批文页排在封面之后，由中国建筑标准设计研究所统一绘制。6标准设计图的首页及说明6.1首页样式及示例见图6.1-1、图6.1-2。左上为图集名称栏，右上为签字栏，右下为标题栏。图面的空白部分为目录或目录及说明。目录及说明按两列，两列之间相距18mm，与其它三边的距离为15mm。6.2首页右上角签字栏中主编单位负责人系指设计院院级或相当院级的负责人。6.3标题栏的设置见图7.3。6.4图集名称栏中批准文号、统一编号、实行日期和图集号均由中国建筑标准设计研究所根据批准文件及编号原则统一提供。6.5图集的页码自首页起连续计算，并注写在右下角的标题栏内。6.6说明部分在图页中按两列排列。两列文字说明之间相距18mm，与其它三个边的距离为15mm。6.7说明按节、条、款、项划分层次。中国建筑标准设计研究所质量管理体系文件国家建筑标准设计制图规定文件编号：QSC-18-2002批准人：修改码：0/A—节的编号为1、2、3……。—条的编号为1.1、1.2、1.3……。—款的编号为a、b、c……。—项的编号为a)、b)、c)……。—“节”号从左起顶格书写；“条”、“款”、“项”号则逐层向右空一字书写。见6.0.2每个层次的第二行、第三行……均从顶格写起。6.8排列格式示例如下：说明1前言2适用范围1.1……1.2……a……b……a……b……3设计依据（设计中引用的标准、规范等应在说明中列出其全称及编号）。4设计原则25设计选用6……7标准设计图的图面7.1图线的线型、基本线宽b和线宽组按照《房屋建筑制图统一标准》中“图线”一章及各专业制图标准中有关图线的规定选用和确定。7.2计算机制图中图线颜色建议按表5.0.2选用。计算机制图的图线颜色表.7.2线宽bb/2b/4b/8颜色Cyan青Yellow黄White白Red红Green绿中国建筑标准设计研究所质量管理体系文件国家建筑标准设计制图规定文件编号：QSC-18-2002批准人：修改码：0/A7.3标题栏的尺寸为15×126。审核、校对和设计除本人签字外，还应有打印体的名字,即设置为实名栏和签名栏。标题采用黑体字，其它文字采用宋体字（图7.3）。图7.3标题栏7.4图样及说明中的汉字，宜采用长仿宋体。汉字的高宽关系，拉丁字母、阿拉伯数字与罗马数字的书写规则，量值、分数、百分数、比例数等的书写规则均应符合《房屋建筑制图统一标准》中“字体”一章的规定。使用以ACAD为平台的绘图软件制图时，建议采用“仿宋—GB2312”字体。7.5图样...
