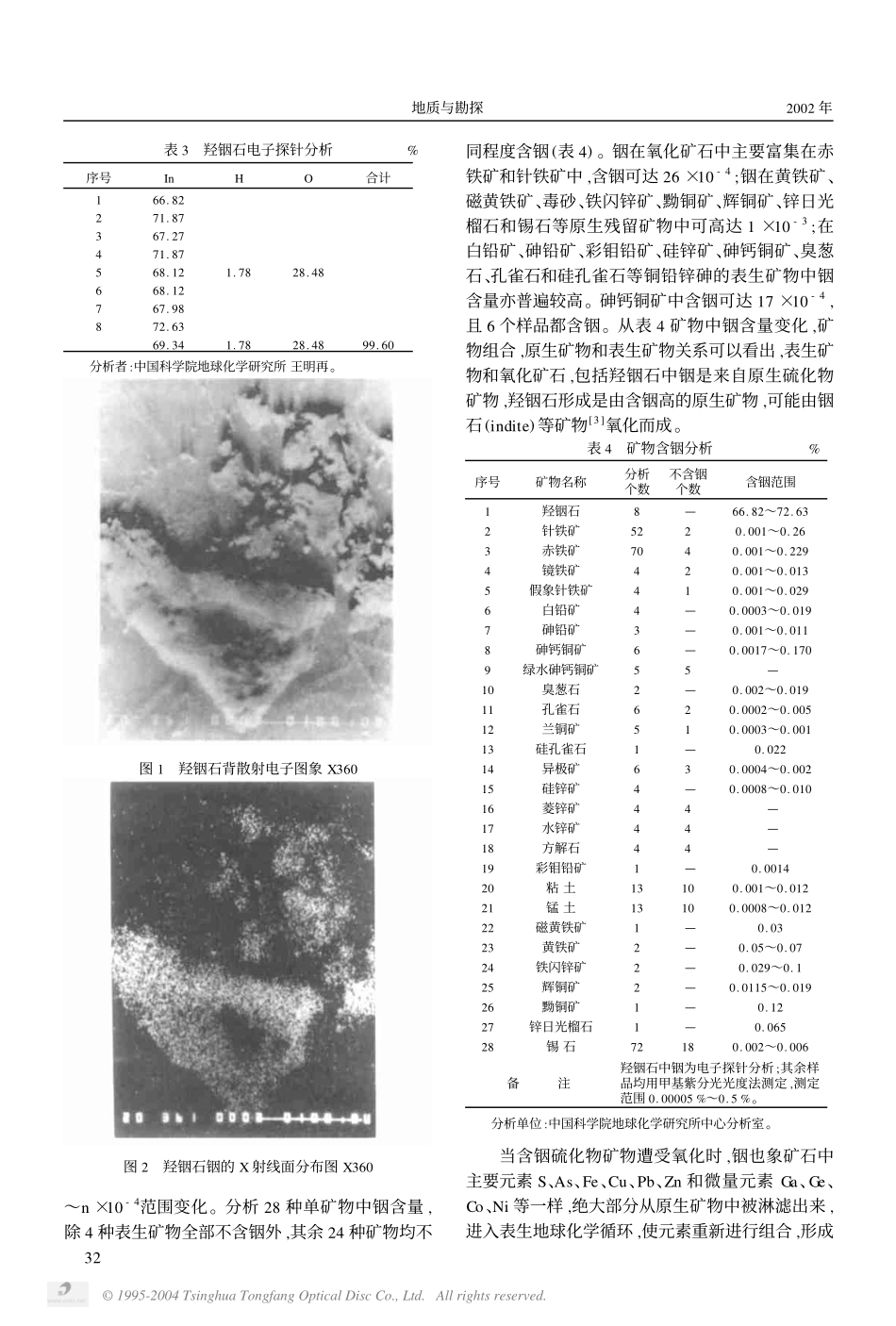

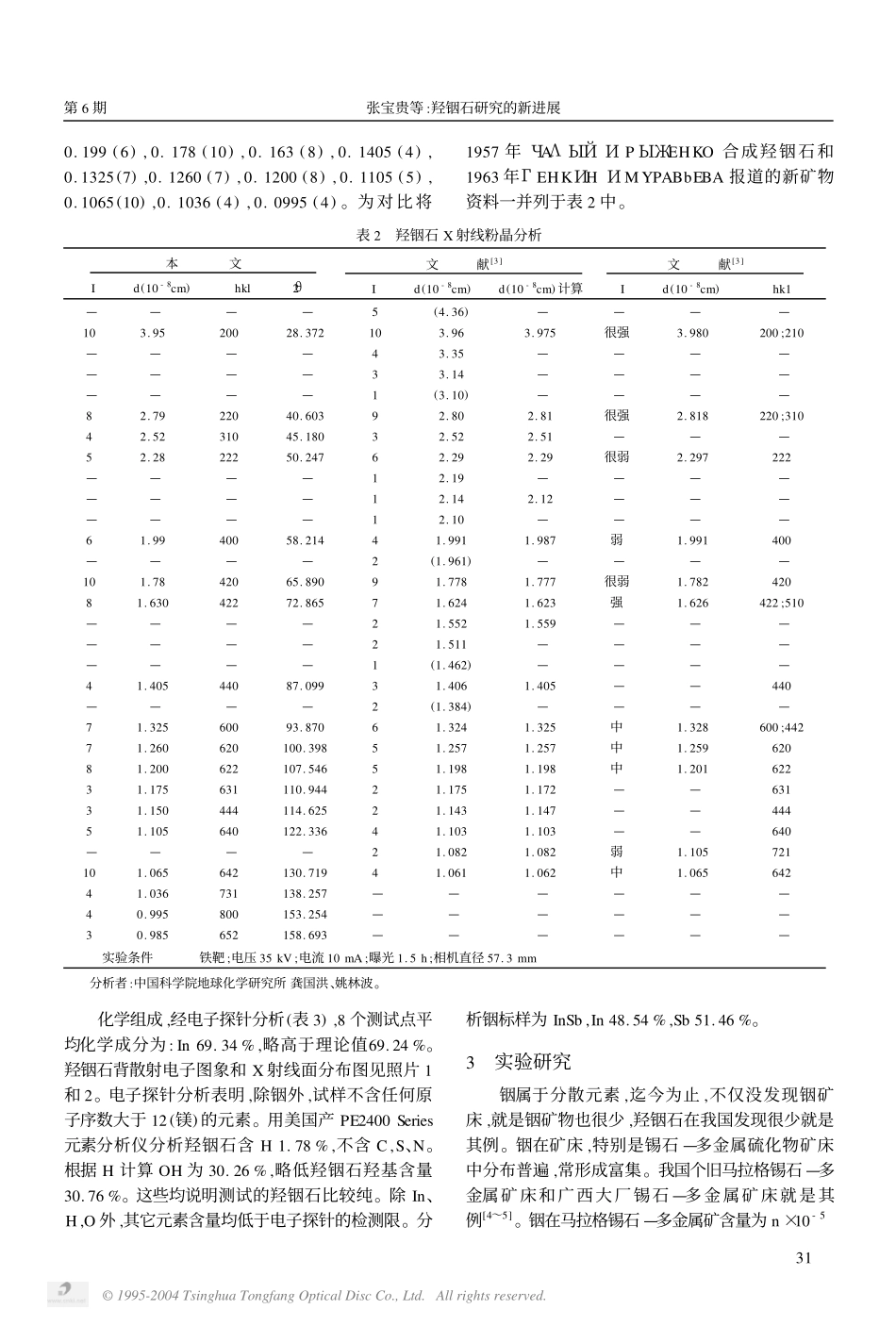

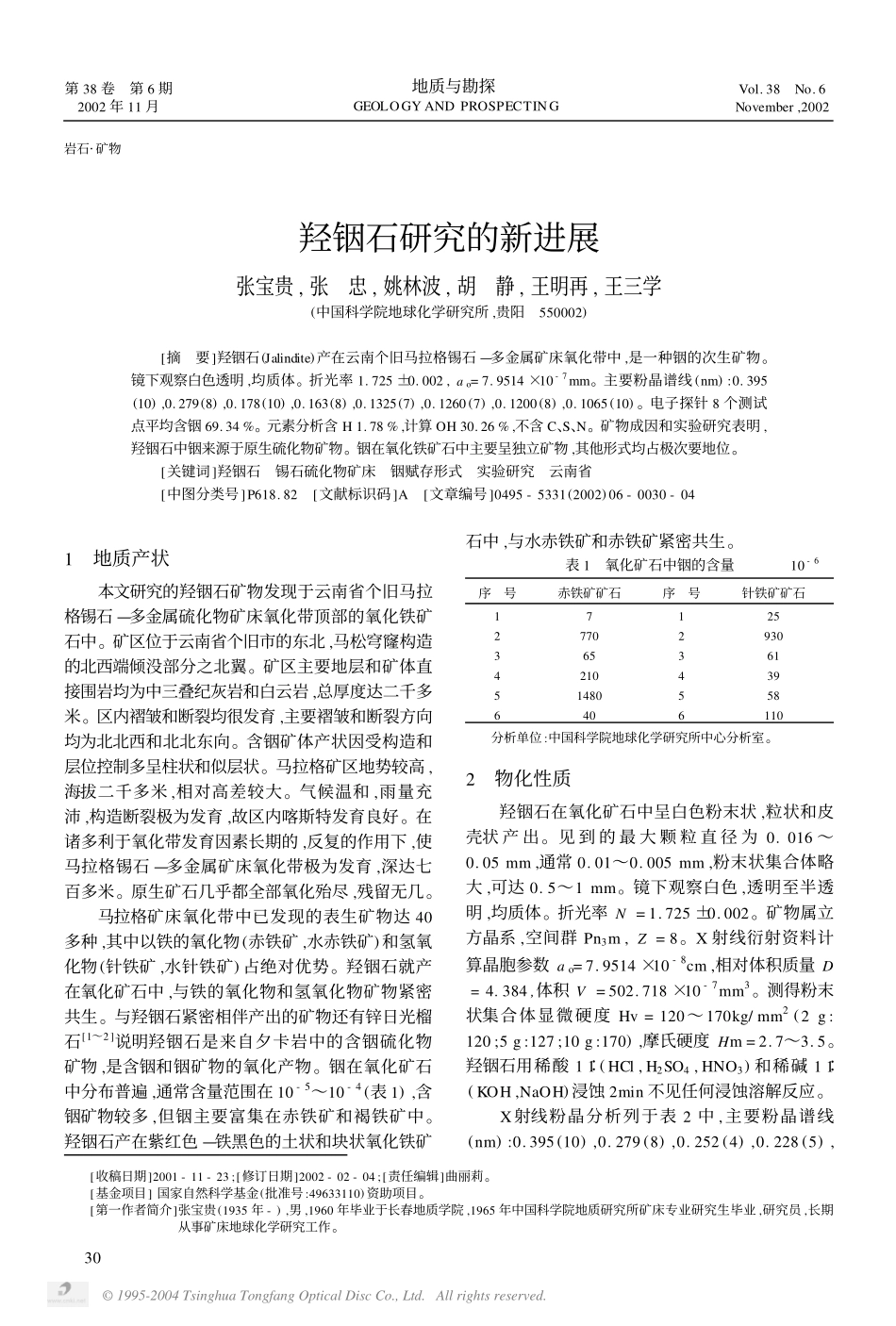

岩石·矿物[收稿日期]2001-11-23;[修订日期]2002-02-04;[责任编辑]曲丽莉。[基金项目]国家自然科学基金(批准号:49633110)资助项目。[第一作者简介]张宝贵(1935年-),男,1960年毕业于长春地质学院,1965年中国科学院地质研究所矿床专业研究生毕业,研究员,长期从事矿床地球化学研究工作。羟铟石研究的新进展张宝贵,张忠,姚林波,胡静,王明再,王三学(中国科学院地球化学研究所,贵阳550002)[摘要]羟铟石(Jalindite)产在云南个旧马拉格锡石—多金属矿床氧化带中,是一种铟的次生矿物。镜下观察白色透明,均质体。折光率1.725±0.002,ao=7.9514×10-7mm。主要粉晶谱线(nm):0.395(10),0.279(8),0.178(10),0.163(8),0.1325(7),0.1260(7),0.1200(8),0.1065(10)。电子探针8个测试点平均含铟69.34%。元素分析含H1.78%,计算OH30.26%,不含C、S、N。矿物成因和实验研究表明,羟铟石中铟来源于原生硫化物矿物。铟在氧化铁矿石中主要呈独立矿物,其他形式均占极次要地位。[关键词]羟铟石锡石硫化物矿床铟赋存形式实验研究云南省[中图分类号]P618.82[文献标识码]A[文章编号]0495-5331(2002)06-0030-041地质产状本文研究的羟铟石矿物发现于云南省个旧马拉格锡石—多金属硫化物矿床氧化带顶部的氧化铁矿石中。矿区位于云南省个旧市的东北,马松穹窿构造的北西端倾没部分之北翼。矿区主要地层和矿体直接围岩均为中三叠纪灰岩和白云岩,总厚度达二千多米。区内褶皱和断裂均很发育,主要褶皱和断裂方向均为北北西和北北东向。含铟矿体产状因受构造和层位控制多呈柱状和似层状。马拉格矿区地势较高,海拔二千多米,相对高差较大。气候温和,雨量充沛,构造断裂极为发育,故区内喀斯特发育良好。在诸多利于氧化带发育因素长期的,反复的作用下,使马拉格锡石—多金属矿床氧化带极为发育,深达七百多米。原生矿石几乎都全部氧化殆尽,残留无几。马拉格矿床氧化带中已发现的表生矿物达40多种,其中以铁的氧化物(赤铁矿,水赤铁矿)和氢氧化物(针铁矿,水针铁矿)占绝对优势。羟铟石就产在氧化矿石中,与铁的氧化物和氢氧化物矿物紧密共生。与羟铟石紧密相伴产出的矿物还有锌日光榴石[1～2]说明羟铟石是来自夕卡岩中的含铟硫化物矿物,是含铟和铟矿物的氧化产物。铟在氧化矿石中分布普遍,通常含量范围在10-5～10-4(表1),含铟矿物较多,但铟主要富集在赤铁矿和褐铁矿中。羟铟石产在紫红色—铁黑色的土状和块状氧化铁矿石中,与水赤铁矿和赤铁矿紧密共生。表1氧化矿石中铟的含量10-6序号赤铁矿矿石序号针铁矿矿石17125277029303653614210439514805586406110分析单位:中国科学院地球化学研究所中心分析室。2物化性质羟铟石在氧化矿石中呈白色粉末状,粒状和皮壳状产出。见到的最大颗粒直径为0.016～0.05mm,通常0.01～0.005mm,粉末状集合体略大,可达0.5～1mm。镜下观察白色,透明至半透明,均质体。折光率N=1.725±0.002。矿物属立方晶系,空间群Pn3m,Z=8。X射线衍射资料计算晶胞参数ao=7.9514×10-8cm,相对体积质量D=4.384,体积V=502.718×10-7mm3。测得粉末状集合体显微硬度Hv=120～170kg/mm2(2g:120;5g:127;10g:170),摩氏硬度Hm=2.7～3.5。羟铟石用稀酸1∶1(HCl,H2SO4,HNO3)和稀碱1∶1(KOH,NaOH)浸蚀2min不见任何浸蚀溶解反应。X射线粉晶分析列于表2中,主要粉晶谱线(nm):0.395(10),0.279(8),0.252(4),0.228(5),03第38卷第6期2002年11月地质与勘探GEOLOGYANDPROSPECTINGVol.38No.6November,2002©1995-2004TsinghuaTongfangOpticalDiscCo.,Ltd.Allrightsreserved.0.199(6),0.178(10),0.163(8),0.1405(4),0.1325(7),0.1260(7),0.1200(8),0.1105(5),0.1065(10),0.1036(4),0.0995(4)。为对比将1957年ЧAΛЫЙИPЫЖEHKO合成羟铟石和1963年ΓEHKИHИMYPABbEBA报道的新矿物资料一并列于表2中。表2羟铟石X射线粉晶分析本文Id(10-8cm)hkl2θ文献[3]Id(10-8cm)d(10-8cm)计算文献[3]Id(10-8cm)hk1————5(4.36)————103.9520028.372103.963.975很强3.980200;210————43.35————————33.14————————1(3.10)————82.7922040.60392.802.81很强2.818220;31042.5231045.18032.522.51———52.2822250.24762.292.29很弱2.297222———...
