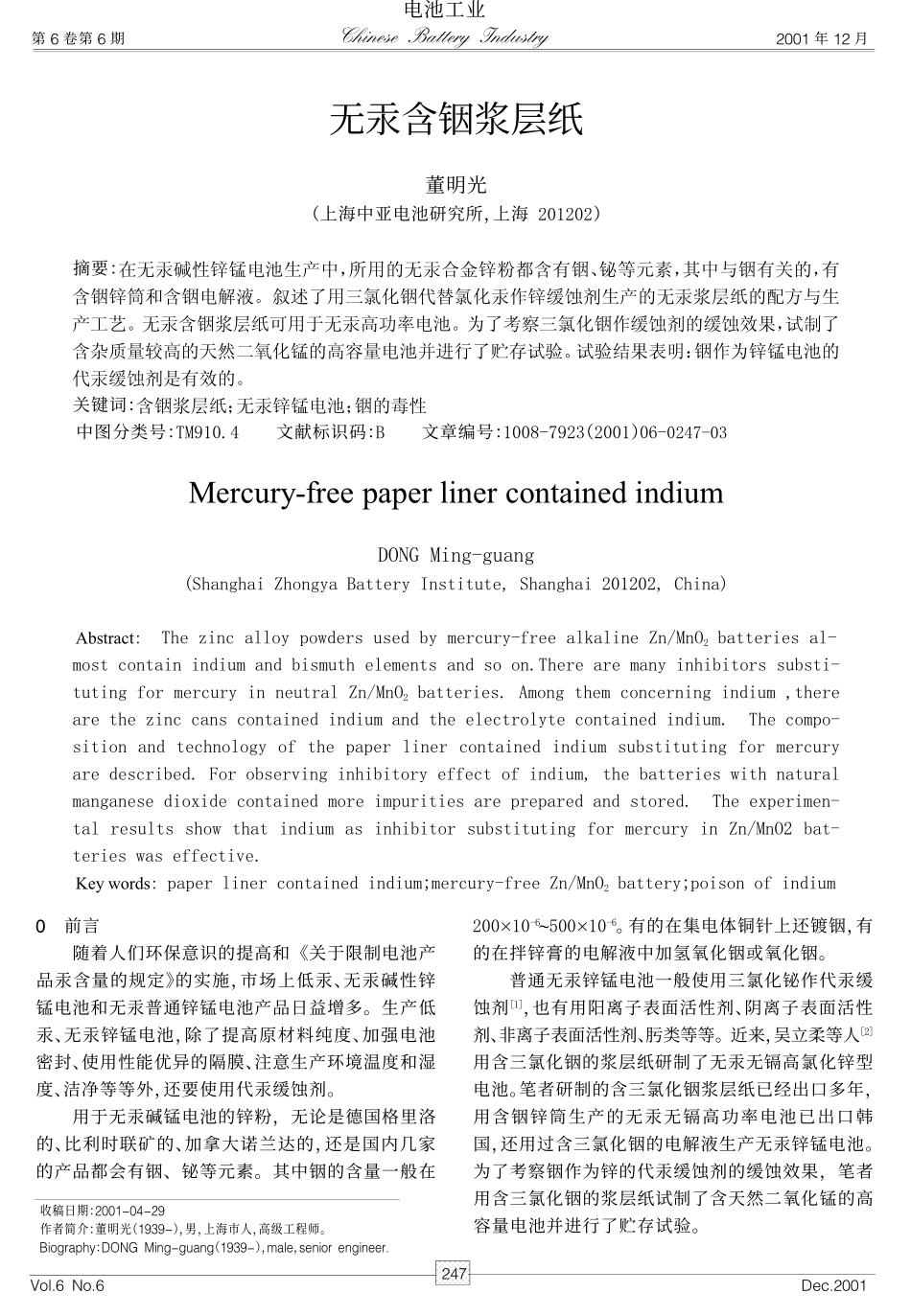

!"#$%&"$%’()$*++,电池工业!"#$%&%’())%*+,$-.&)*+第%卷第%期*++,年,*月!前言随着人们环保意识的提高和《关于限制电池产品汞含量的规定》的实施，市场上低汞、无汞碱性锌锰电池和无汞普通锌锰电池产品日益增多。生产低汞、无汞锌锰电池，除了提高原材料纯度、加强电池密封、使用性能优异的隔膜、注意生产环境温度和湿度、洁净等等外，还要使用代汞缓蚀剂。用于无汞碱锰电池的锌粉，无论是德国格里洛的、比利时联矿的、加拿大诺兰达的，还是国内几家的产品都会有铟、铋等元素。其中铟的含量一般在!""!#"$%"&’"!()$%。有的在集电体铜针上还镀铟，有的在拌锌膏的电解液中加氢氧化铟或氧化铟。普通无汞锌锰电池一般使用三氯化铋作代汞缓蚀剂*(+，也有用阳离子表面活性剂、阴离子表面活性剂、非离子表面活性剂、肟类等等。近来，吴立柔等人*!+用含三氯化铟的浆层纸研制了无汞无镉高氯化锌型电池。笔者研制的含三氯化铟浆层纸已经出口多年，用含铟锌筒生产的无汞无镉高功率电池已出口韩国，还用过含三氯化铟的电解液生产无汞锌锰电池。为了考察铟作为锌的代汞缓蚀剂的缓蚀效果，笔者用含三氯化铟的浆层纸试制了含天然二氧化锰的高容量电池并进行了贮存试验。无汞含铟浆层纸董明光（上海中亚电池研究所，上海!)(!)!）摘要：!"#$%&’()*+,-./0"123&456789:;<=->,?87@0-7A8&BCA8(DEFGHI/JKL8MNKL1O&PQR*+0"1STU0VW?*+XYF"1A8STUZ/["1\]^()_‘IabJKL8OPQR0PQcd-efIAghij\0klmno’0\pi()qrsItuev_evwdxyz8O‘&’()0M1{QR|7c0_关键词：A8STU}"1&’()}80~%中图分类号：,-.#)/01文献标识码：2文章编号：())345.!6（!))(）)%4)!054)6!"#$%#&’(#"")*+*"#),-."#)$/.0+-."1)-.1-%2789:;-<=>4>?@=>ABC@=>C@<1DCE=>F@;2@GGHIF;J=KG<G?GHL1BC@=>C@<1!"(!"!M1NC<=@O3450#+$0P1,CH1Q<=R1@SSEF1TEUVHIKW?KHV1XF1YHIR?IF$ZIHH1@S[@S<=H1D=\-=8!1X@GGHI<HK1@S]YEKG1RE=G@<=1<=V<?Y1@=V1X<KY?GC1HSHYH=GK1@=V1KE1E=/,CHIH1@IH1Y@=F1<=C<X<GEIK1K?XKG<$G?G<=>1ZEI1YHIR?IF1<=1=H?GI@S1D=\-=8!1X@GGHI<HK/1^YE=>WGCHYWRE=RHI=<=>W<=V<?YWMGCHIHW@IHWGCHWQ<=RWR@=KWRE=G@<=HVW<=V<?YW@=VWGCHWHSHRGIESFGHWRE=G@<=HVW<=V<?Y/W,CHWREYTE]K<G<E=W@=VWGHRC=ESE>FWEZWGCHWT@THIWS<=HIWRE=G@<=HVW<=V<?YWK?XKG<G?G<=>WZEIWYHIR?IFW@IHWVHKRI<XHV/W_EIWEXKHI‘<=>W<=C<X<GEIFWHZZHRGWEZW<=V<?YMWGCHWX@GGHI<HKWU<GCW=@G?I@SWY@=>@=HKHWV<Ea<VHWRE=G@<=HVWYEIHW<YT?I<G<HKW@IHWTIHT@IHVW@=VWKGEIHV/W,CHWHaTHI<YH=]G@SWIHK?SGKWKCEUWGC@GW<=V<?YW@KW<=C<X<GEIWK?XKG<G?G<=>WZEIWYHIR?IFW<=WD=\-=8!WX@G]GHI<HKWU@KWHZZHRG<‘H/W6"&)7/#15PWT@THIWS<=HIWRE=G@<=HVW<=V<?Y；YHIR?IF]ZIHHWD=\-=8!WX@GGHIF；TE<KE=WEZW<=V<?Y收稿日期：*++,-+.-*/作者简介：董明光（,/0/-），男，上海市人，高级工程师。12"345678：’9&:;2<3-3=5<3（,/0/-），>5#(，?(<2"4(<32<((4$*.@电池工业董明光：无汞含铟浆层纸!"#$%&%’())%*+,$-.&)*+!"#$%&"$%’()$*++,!试验部分!"!含三氯化铟浆层纸的制备（!）在上海冶炼厂生产的!!"#纯铟（$$%$$&）中加入浓盐酸（’%(）)*+,-，放置过夜。第二天加热去除氯化氢并浓缩至!++,-左右。加入去离子水!!%".#左右，控制/0值在1左右。（1）在2++.#去离子水中，加入约"!3,-的盐酸（’%(），控制/0值在1左右。（)）在（1）的溶液中，加入上海创新酰胺厂生产的非离子聚丙烯酰胺（分子量为!2*万，固含量为*%2&）12+.#，搅拌均匀。（"）在（)）的溶液中，加入上海变性淀粉厂生产的醚化交联淀粉（沉降积为1%4!)%1,-）12+.#，搅拌均匀，并用盐酸调节/0值51%2。（2）在（"）的浆料中，加入月桂醇聚氧乙烯醚!".#，搅拌均匀。（4）在（2）的浆料中，加入（!）的溶液，搅拌均匀。（3）将（4）浆料在涂布机上均匀地涂布在基纸上。基纸涂布量为23#6,1，用于(1+电池的涂布量为"+7#6,1，用于(4电池的涂布量为)+7#6,1。!"#(1+8铵型纸板电池的制备（!）电解液：1)"9:;氯化锌溶液中，每升加入氯化铵))+#。（1）电芯粉：天然二氧化锰（靖西产，二氧化锰含量为4"%*&，可溶性铁含量为"$%1#!+<4，铜含量为!+%*#!+<4，镍含量为!!...
