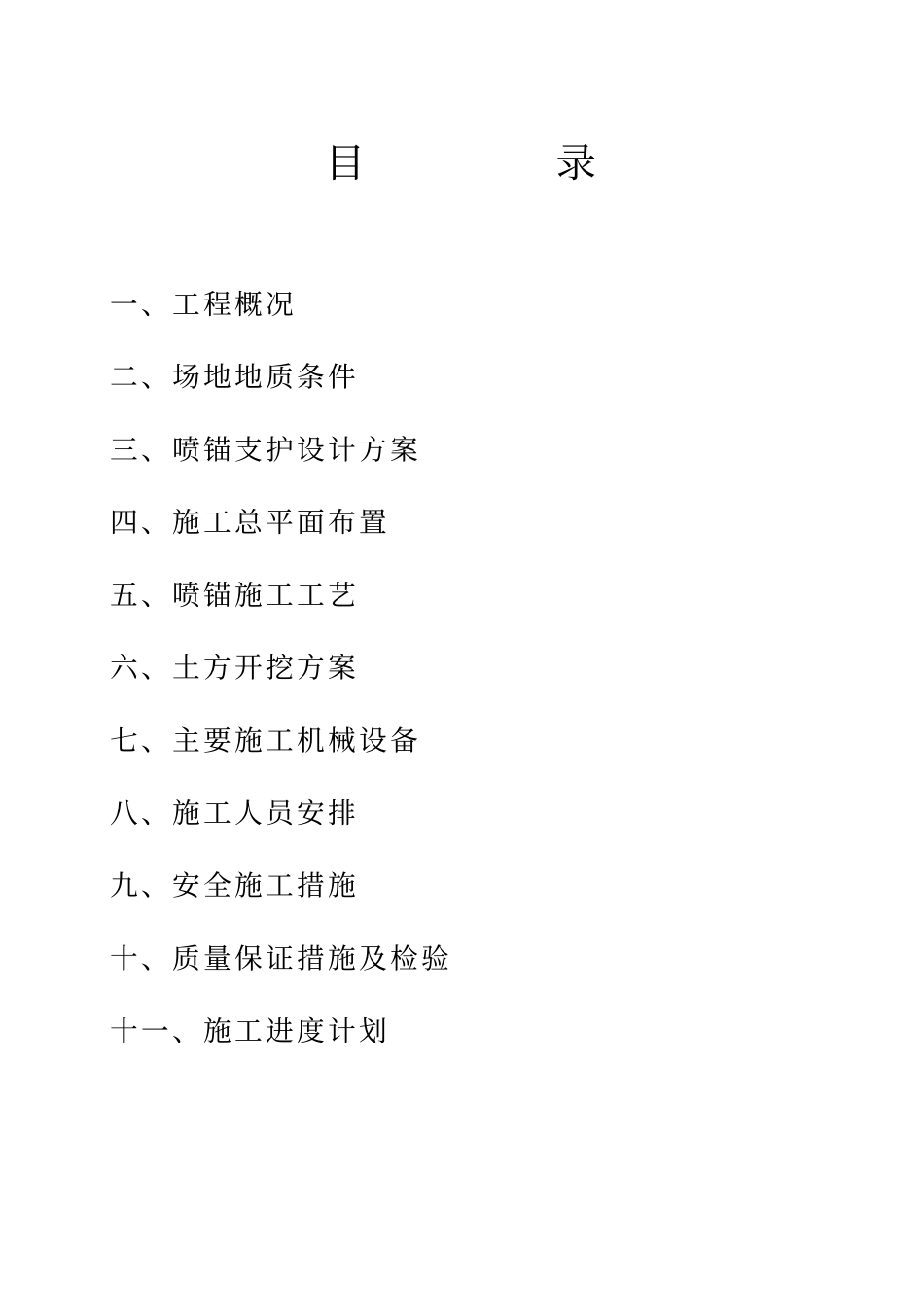

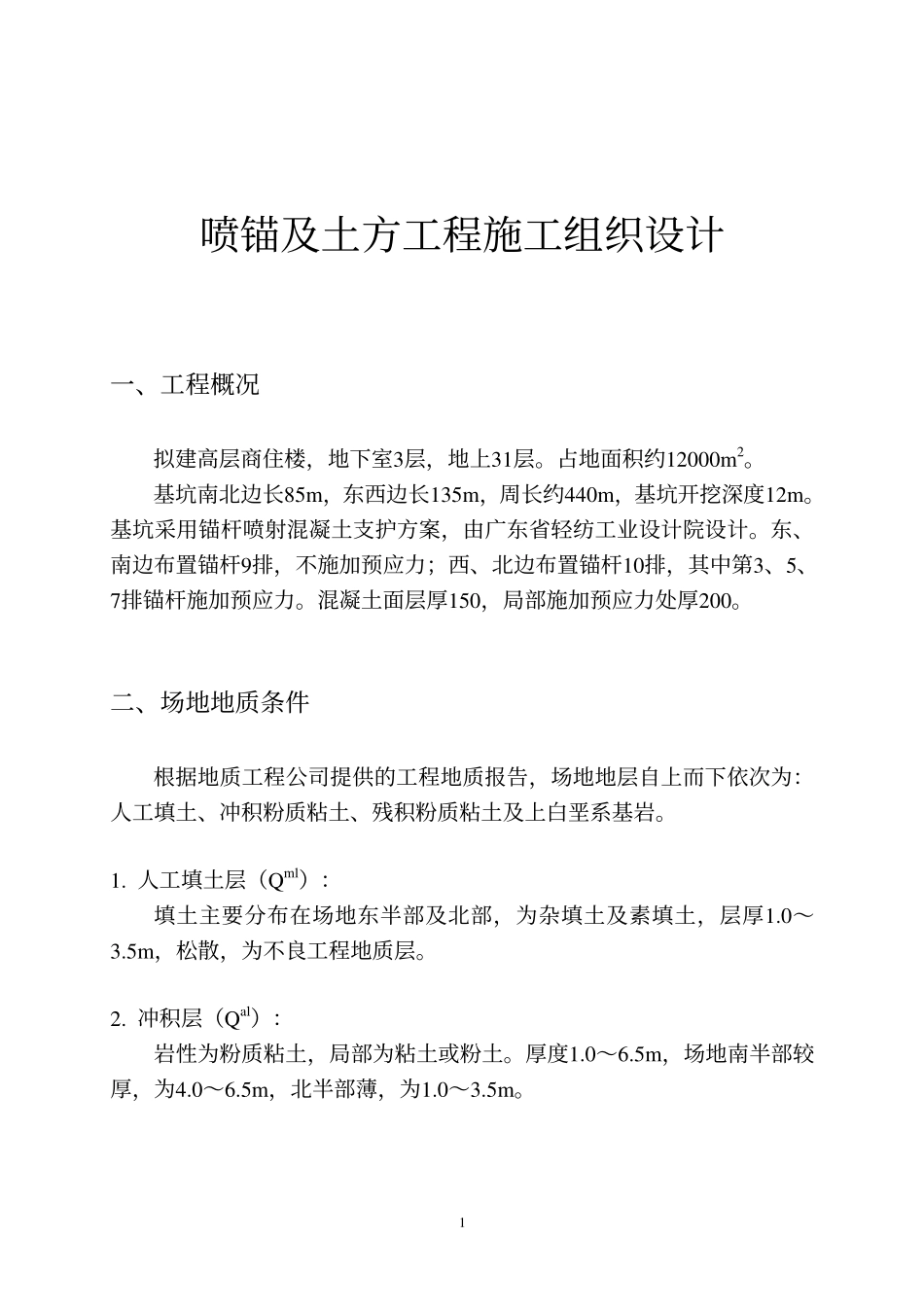

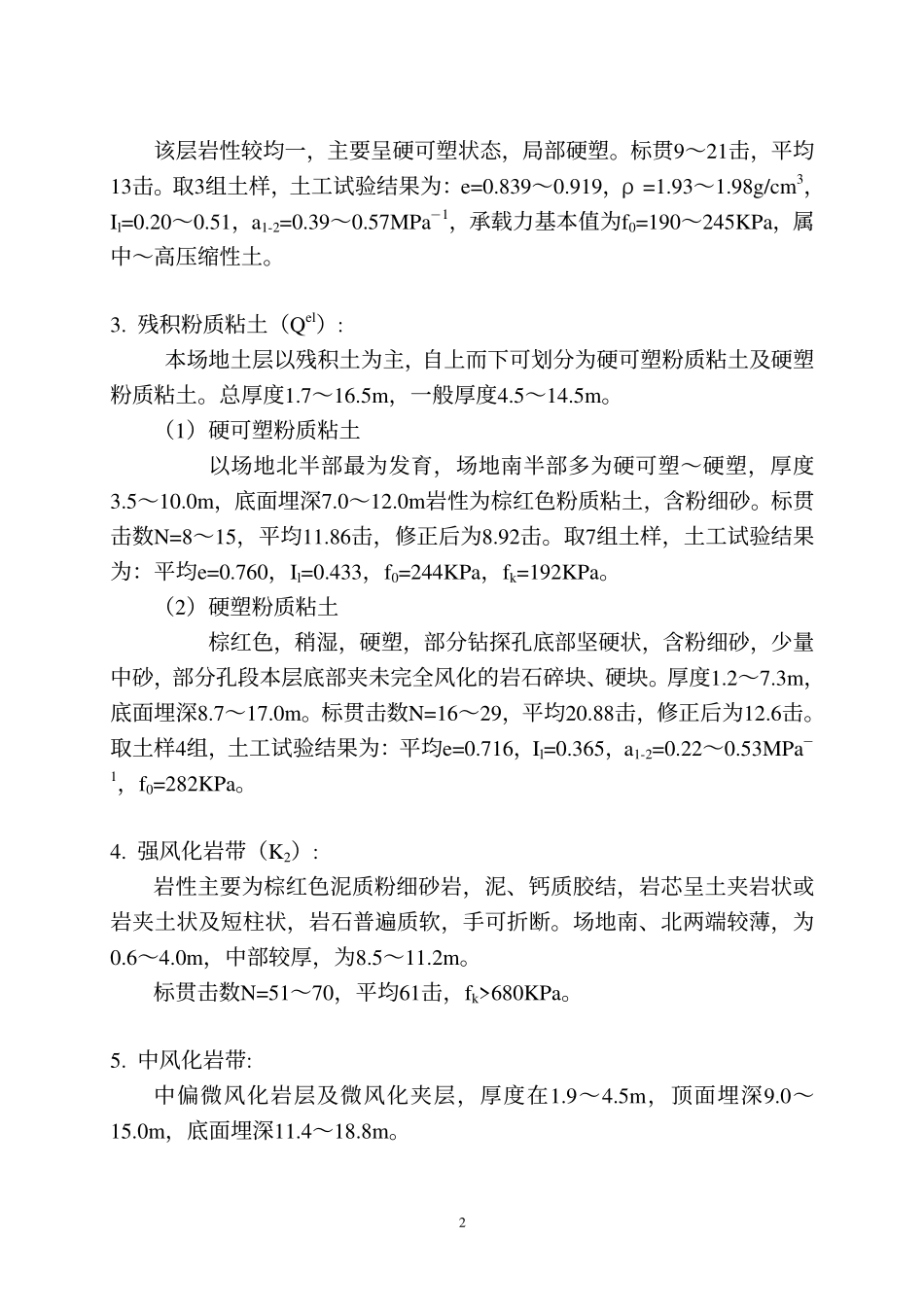

目录一、工程概况二、场地地质条件三、喷锚支护设计方案四、施工总平面布置五、喷锚施工工艺六、土方开挖方案七、主要施工机械设备八、施工人员安排九、安全施工措施十、质量保证措施及检验十一、施工进度计划1喷锚及土方工程施工组织设计一、工程概况拟建高层商住楼，地下室3层，地上31层。占地面积约12000m2。基坑南北边长85m，东西边长135m，周长约440m，基坑开挖深度12m。基坑采用锚杆喷射混凝土支护方案，由广东省轻纺工业设计院设计。东、南边布置锚杆9排，不施加预应力；西、北边布置锚杆10排，其中第3、5、7排锚杆施加预应力。混凝土面层厚150，局部施加预应力处厚200。二、场地地质条件根据地质工程公司提供的工程地质报告，场地地层自上而下依次为：人工填土、冲积粉质粘土、残积粉质粘土及上白垩系基岩。1.人工填土层（Qml）：填土主要分布在场地东半部及北部，为杂填土及素填土，层厚1.0～3.5m，松散，为不良工程地质层。2.冲积层（Qal）：岩性为粉质粘土，局部为粘土或粉土。厚度1.0～6.5m，场地南半部较厚，为4.0～6.5m，北半部薄，为1.0～3.5m。2该层岩性较均一，主要呈硬可塑状态，局部硬塑。标贯9～21击，平均13击。取3组土样，土工试验结果为：e=0.839～0.919，ρ=1.93～1.98g/cm3，Il=0.20～0.51，a1-2=0.39～0.57MPa—1，承载力基本值为f0=190～245KPa，属中～高压缩性土。3.残积粉质粘土（Qel）:本场地土层以残积土为主，自上而下可划分为硬可塑粉质粘土及硬塑粉质粘土。总厚度1.7～16.5m，一般厚度4.5～14.5m。（1）硬可塑粉质粘土以场地北半部最为发育，场地南半部多为硬可塑～硬塑，厚度3.5～10.0m，底面埋深7.0～12.0m岩性为棕红色粉质粘土，含粉细砂。标贯击数N=8～15，平均11.86击，修正后为8.92击。取7组土样，土工试验结果为：平均e=0.760，Il=0.433，f0=244KPa，fk=192KPa。（2）硬塑粉质粘土棕红色，稍湿，硬塑，部分钻探孔底部坚硬状，含粉细砂，少量中砂，部分孔段本层底部夹未完全风化的岩石碎块、硬块。厚度1.2～7.3m，底面埋深8.7～17.0m。标贯击数N=16～29，平均20.88击，修正后为12.6击。取土样4组，土工试验结果为：平均e=0.716，Il=0.365，a1-2=0.22～0.53MPa—1，f0=282KPa。4.强风化岩带（K2）:岩性主要为棕红色泥质粉细砂岩，泥、钙质胶结，岩芯呈土夹岩状或岩夹土状及短柱状，岩石普遍质软，手可折断。场地南、北两端较薄，为0.6～4.0m，中部较厚，为8.5～11.2m。标贯击数N=51～70，平均61击，fk>680KPa。5.中风化岩带:中偏微风化岩层及微风化夹层，厚度在1.9～4.5m，顶面埋深9.0～15.0m，底面埋深11.4～18.8m。3中风化岩带在本场地厚度不大，为0.5～3.75m。岩性主要为泥质粉细砂岩，岩芯较坚硬，泥、钙、铁质胶结。顶面埋深11.0～24.5m。6.微风化岩带:岩性为泥质粉细砂岩及砂砾岩、砾岩，岩芯完整，强度高，泥质粉细砂岩为泥、钙质胶结，砂砾岩、砾岩为泥、钙、铁质胶结。本层顶面埋深12.3～26.8m。泥质粉细砂岩天然抗压强度fr=20.8～28.5MPa，饱和抗压强度为fb=15.5～37.5MPa；粉细砂岩fr=23.8～49.1MPa，fb=28.8～40.0MPa；砂砾岩及砾岩fr=40.7～74.5MPa。据干湿抗压强度试验结果，属易软化岩类。场地地下水不丰富，冲积粉质粘土及残积粉质粘土均为弱含水层，在钻探过程中未见有孔内漏水现象，基岩裂隙只在场地中部较发育。水质分析表明，地下水属重碳酸钙型，主要侵蚀性指标为：SO42—=54.75毫克/升，HCO3—=3.93毫克当量/升，侵蚀性CO2=15.64毫克/升，PH值=6.73。根据工民建《TJ7-77》规范有关规定，判定场地地下水对混凝土无侵蚀性。详细描述见工程地质勘察报告。三、喷锚支护设计方案本基坑开挖深度12m，喷锚面坡度1:0.1，支护面积约5600m2，平均每平方米支护面积上布置锚杆7.9m。土方工程量约118800m3。喷锚支护方案由广东省轻纺工业设计院设计，其中：东、南边布置锚杆9排，均不施加预应力，锚杆间距1.3m×1.3m；西、北边布置锚杆10排，第3、5、7排锚杆施加预应力，锚杆间距1.2m×1.2m。钢筋混凝土面层厚150，4局部施加预应力处厚200，混凝土强度等级C20。喷锚面布置泄水孔φ100@2000×2000。共计布置φ25锚杆2626条，计3400...
