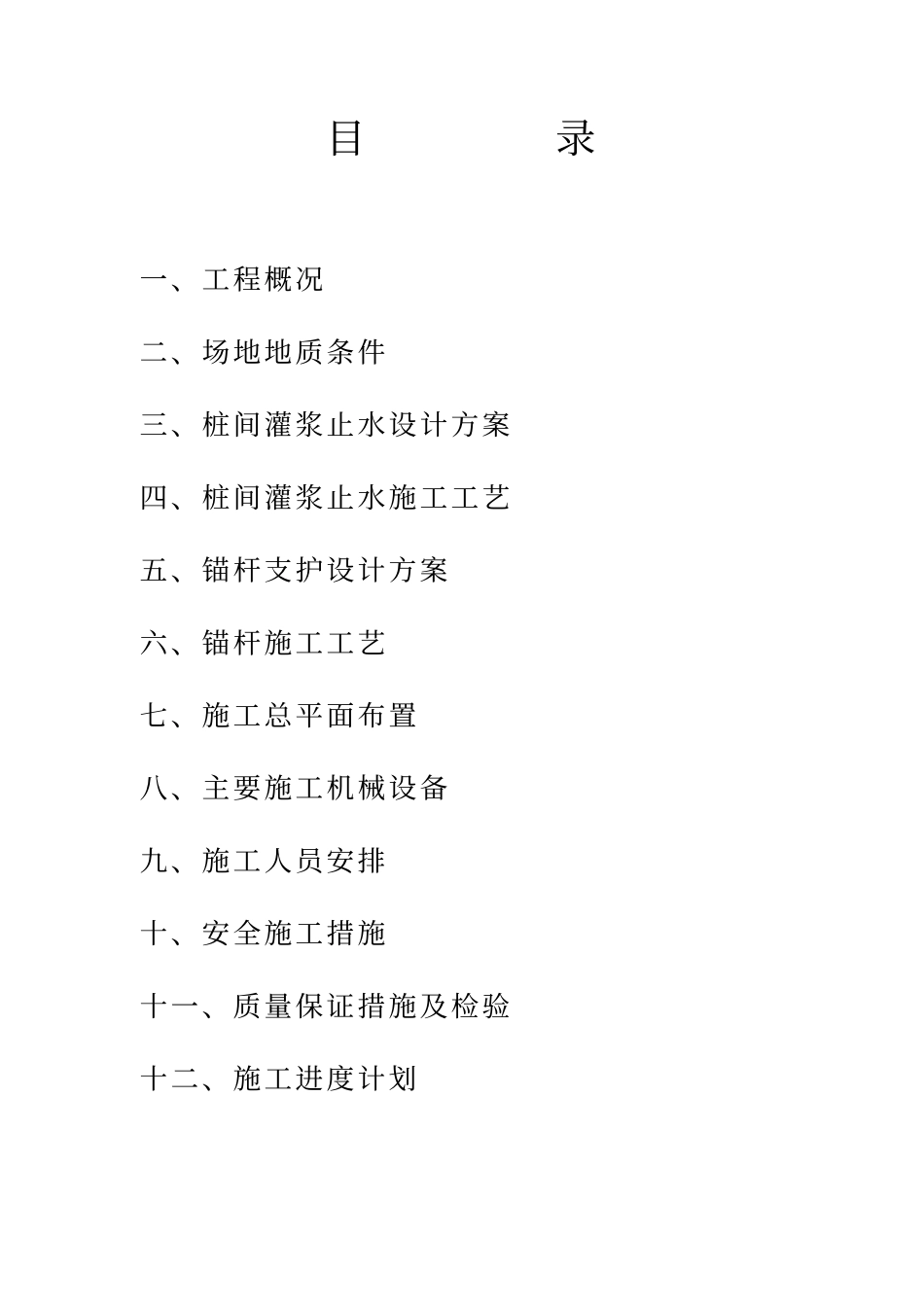

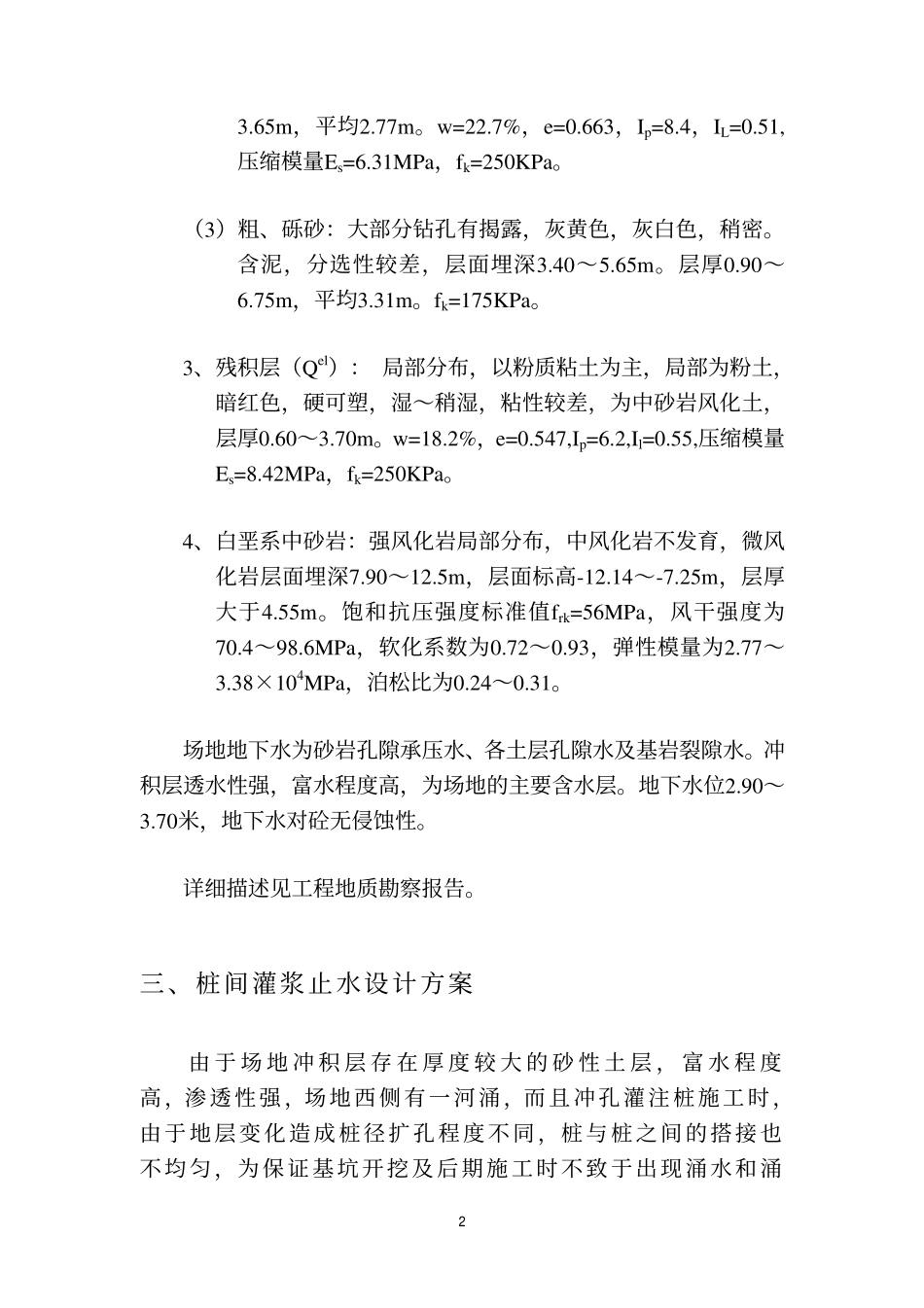

目录一、工程概况二、场地地质条件三、桩间灌浆止水设计方案四、桩间灌浆止水施工工艺五、锚杆支护设计方案六、锚杆施工工艺七、施工总平面布置八、主要施工机械设备九、施工人员安排十、安全施工措施十一、质量保证措施及检验十二、施工进度计划1锚杆支护设计与施工方案一、工程概况32层住宅楼基坑周长约300m，开挖深度9.3m。基坑采用冲孔桩（排桩）加锚杆支护方案，由于场地西侧有一河涌，桩间采用灌浆止水。预应力锚杆设一排，两桩一锚，布置在-3.5m处，锚杆设计轴力450KN，预应力350KN。二、场地地质条件根据地质工程公司提供的工程地质报告，场地属于河流冲积地带，场地地层自上而下依次为：人工填土层、冲积层、残积层及白垩系中砂岩。1、人工填土层（Qml）：场地均布，主要由粘性土混砂砾、砖、砼碎块等组成，稍粘或疏松，层厚0.50～4.50m，平均1.79m。2、冲积层（Qal）：按岩性不同可分为粉质粘土、粉土及粗砾砂。（1）粉质粘土：场地均布，灰黄色，湿，可塑，局部硬塑，层面埋深0～6.8m，层厚1.00～7.4m，平均4.15m。w=28.2%，e=0.841，Ip=17.2，Il=0.37,压缩模量Es=5.91MPa，fk=200KPa。（2）粉土：局部分布，灰黄色，灰白色，稍密～中密，湿，含大量中粗砂，稍粘，层面埋深2.00～5.00m，层厚1.30～23.65m，平均2.77m。w=22.7%，e=0.663，Ip=8.4，IL=0.51,压缩模量Es=6.31MPa，fk=250KPa。（3）粗、砾砂：大部分钻孔有揭露，灰黄色，灰白色，稍密。含泥，分选性较差，层面埋深3.40～5.65m。层厚0.90～6.75m，平均3.31m。fk=175KPa。3、残积层（Qel）：局部分布，以粉质粘土为主，局部为粉土，暗红色，硬可塑，湿～稍湿，粘性较差，为中砂岩风化土，层厚0.60～3.70m。w=18.2%，e=0.547,Ip=6.2,Il=0.55,压缩模量Es=8.42MPa，fk=250KPa。4、白垩系中砂岩：强风化岩局部分布，中风化岩不发育，微风化岩层面埋深7.90～12.5m，层面标高-12.14～-7.25m，层厚大于4.55m。饱和抗压强度标准值frk=56MPa，风干强度为70.4～98.6MPa，软化系数为0.72～0.93，弹性模量为2.77～3.38×104MPa，泊松比为0.24～0.31。场地地下水为砂岩孔隙承压水、各土层孔隙水及基岩裂隙水。冲积层透水性强，富水程度高，为场地的主要含水层。地下水位2.90～3.70米，地下水对砼无侵蚀性。详细描述见工程地质勘察报告。三、桩间灌浆止水设计方案由于场地冲积层存在厚度较大的砂性土层，富水程度高，渗透性强，场地西侧有一河涌，而且冲孔灌注桩施工时，由于地层变化造成桩径扩孔程度不同，桩与桩之间的搭接也不均匀，为保证基坑开挖及后期施工时不致于出现涌水和涌3砂现象，在冲孔排桩施工完后，采用桩间灌浆法进行止水。具体方法为：在基坑外侧每两条钻孔桩之间布置一个灌浆孔，孔径为φ150，钻孔深度以达到基岩面为准（暂按11.0m计），总计灌浆孔386个，约4246延米。采用0.8～1.0MPa的压力进行灌浆，灌浆孔布置见《基坑支护冲孔桩及锚杆布置图》。四、桩间灌浆止水施工工艺采用一次全孔灌浆法，浆液在搅拌机中搅拌均匀后，由压浆泵在一定压力作用下将浆液经灌浆管压入地层的孔隙中，通过浆液的渗透充填、挤密、粘结及固化等作用，使之与土体形成具有一定阻水性能的隔水层，达到防渗目的。施工工艺流程如下：钻孔→清孔→下灌浆管→灌浆至孔口溢出→封闭孔口→压力灌浆→拔灌浆管→结束灌浆1.成孔采用XY-1型地质钻机成孔，孔径φ150。由于上部有松散填土层及砂层，可用套管跟进法和浓泥浆护壁法进行施工。2.灌浆4清孔结束后，将灌浆管下入孔底，并用清水洗孔，以排出孔内残渣及浓泥浆。然后自下而上往孔内灌浆，待孔口返浆后用特制灌浆蒙头将孔口封闭，进行高压灌浆。灌浆压力0.8～1.0MPa。3.灌浆材料采用425#普硅水泥配制的纯水泥浆，水灰比W/C=0.5。五、锚杆支护设计方案锚杆布置在-3.5m处，倾角30°，设计轴力450KN，预应力350KN。锚杆长度约16.5m，总计182条，计3003m。锚杆自由段6m，终孔条件为：入微风化岩3.5m。锚杆杆体材料选用4×7φ5钢绞线，钢绞线采用0.6”270级低松驰型，标准强度1860MPa。支护体系的设计计算参数如下表：深度9.3m，分2步开挖：3.8m，9.3m。各土层参数如下表：项目厚度d(m)容...
