PowerBuilder开发规范.DOCVIP免费

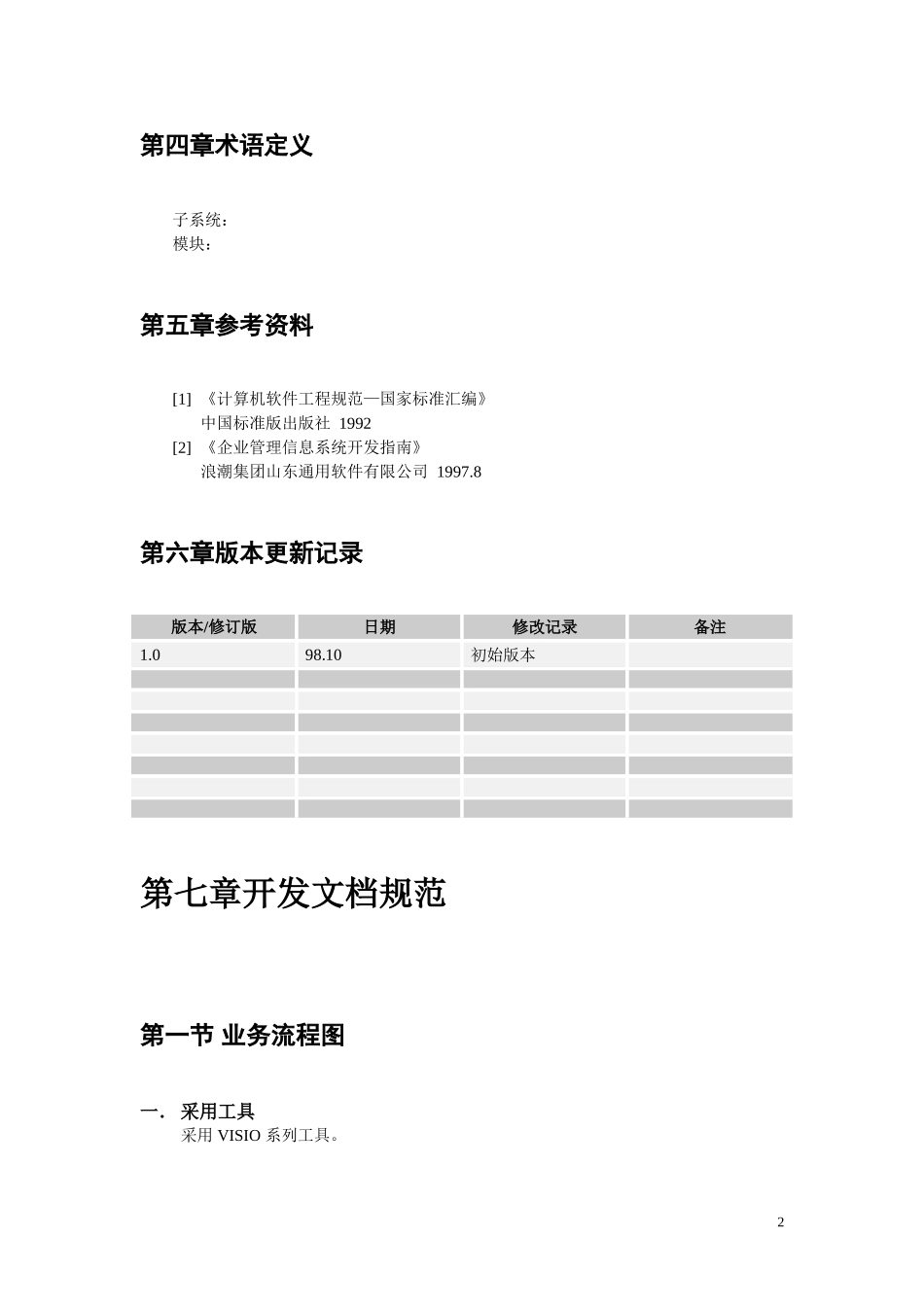

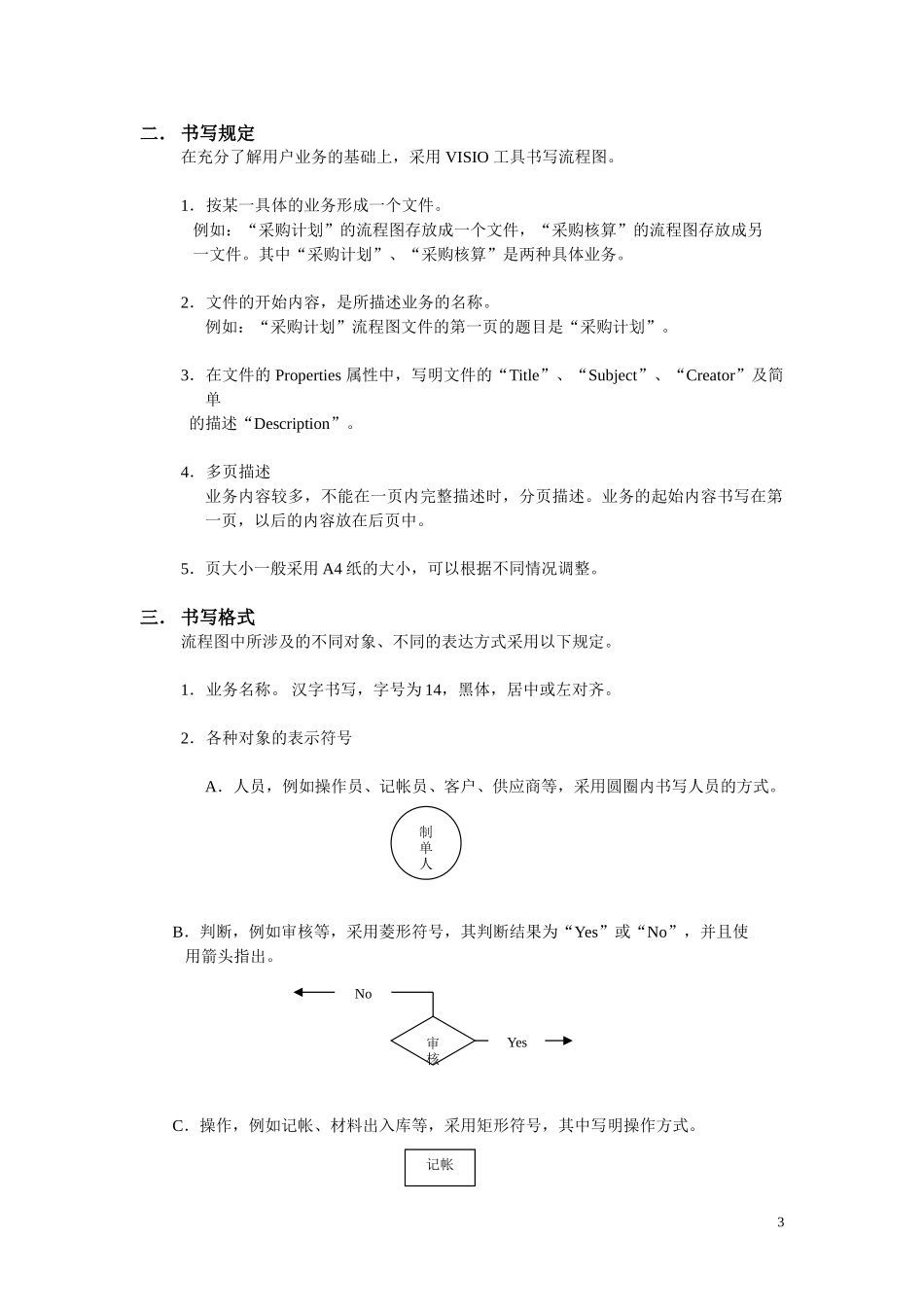

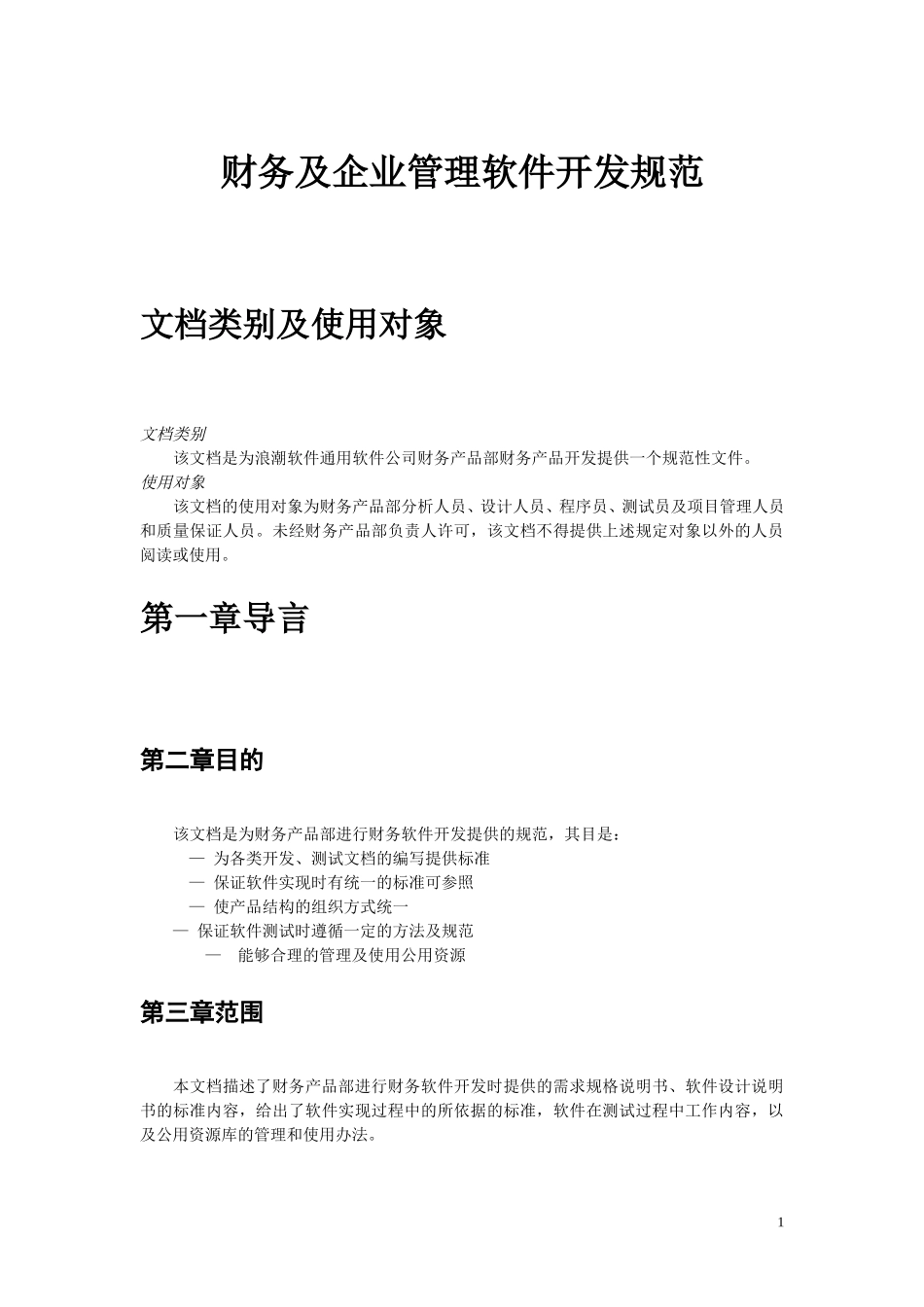

财务及企业管理软件开发规范文档类别及使用对象文档类别该文档是为浪潮软件通用软件公司财务产品部财务产品开发提供一个规范性文件。使用对象该文档的使用对象为财务产品部分析人员、设计人员、程序员、测试员及项目管理人员和质量保证人员。未经财务产品部负责人许可，该文档不得提供上述规定对象以外的人员阅读或使用。第一章导言第二章目的该文档是为财务产品部进行财务软件开发提供的规范，其目是：—为各类开发、测试文档的编写提供标准—保证软件实现时有统一的标准可参照—使产品结构的组织方式统一—保证软件测试时遵循一定的方法及规范—能够合理的管理及使用公用资源第三章范围本文档描述了财务产品部进行财务软件开发时提供的需求规格说明书、软件设计说明书的标准内容，给出了软件实现过程中的所依据的标准，软件在测试过程中工作内容，以及公用资源库的管理和使用办法。1第四章术语定义子系统：模块：第五章参考资料[1]《计算机软件工程规范—国家标准汇编》中国标准版出版社1992[2]《企业管理信息系统开发指南》浪潮集团山东通用软件有限公司1997.8第六章版本更新记录版本/修订版日期修改记录备注1.098.10初始版本第七章开发文档规范第一节业务流程图一．采用工具采用VISIO系列工具。2二．书写规定在充分了解用户业务的基础上，采用VISIO工具书写流程图。1．按某一具体的业务形成一个文件。例如：“采购计划”的流程图存放成一个文件，“采购核算”的流程图存放成另一文件。其中“采购计划”、“采购核算”是两种具体业务。2．文件的开始内容，是所描述业务的名称。例如：“采购计划”流程图文件的第一页的题目是“采购计划”。3．在文件的Properties属性中，写明文件的“Title”、“Subject”、“Creator”及简单的描述“Description”。4．多页描述业务内容较多，不能在一页内完整描述时，分页描述。业务的起始内容书写在第一页，以后的内容放在后页中。5．页大小一般采用A4纸的大小，可以根据不同情况调整。三．书写格式流程图中所涉及的不同对象、不同的表达方式采用以下规定。1．业务名称。汉字书写，字号为14，黑体，居中或左对齐。2．各种对象的表示符号A．人员，例如操作员、记帐员、客户、供应商等，采用圆圈内书写人员的方式。B．判断，例如审核等，采用菱形符号，其判断结果为“Yes”或“No”，并且使用箭头指出。C．操作，例如记帐、材料出入库等，采用矩形符号，其中写明操作方式。3制单人审核YesNo记帐一般来说，操作是由人员执行的，执行人在操作左边或上面表示，用箭头连接。D．输入操作，例如单据输入等，采用梯形符号，其中写明操作方式。E．实物，例如材料、产成品等，采用平行四边形符号，其中写明实物名称。F．单据，例如入库单、记帐凭证等，采用下面符号，其中写明单据名称。前者表示一张单据，后者表示多张单据。G．存档结果，采用下面符号，其中写明操作方式。3．表示符号的大小及字体规格各种表示符号不能忽大忽小，应在美观、流畅基础上设置，一般采用以下规格：圆圈大小直径为2cm，其他符号横向纵向比例为3：2，既横向为3cm，纵向为2cm。当然根据需要进行整体的适当放大。4记帐员记帐记帐制单人材料记帐凭证销售发票输入存档字体规格：字型为Arial,字号为10Pt.可随符号的放大，字体增大。4．表示符号的顺序及连接根据业务的流程，表示符号从左到右排列，之间采用箭头连接，并且箭头的两端分别连接符号的中间；对于分支的连接方式采用树状符号。例如：四．输出规定在打印输出时，设置打印格式，预留装订线的位置。装订时，按照业务流程从上到下排列纸张顺序。第二节类图一．使用工具RationalRose二．操作步骤2．1找准对象，将各对象的描述信息写好。2．2画出对象间一般到特殊（继承）、整体到部分（聚簇）、依赖、联系等的关系，可以对应相应的描述信息。2．3标记出一对多，多对一的关系。2．4在对象上添上属性，属性的类型要表达出来（例如：主键、外键）。2．5在对象上添加上方法，可对应相应的描述信息。2．6检查对象的关系是否合理。5制单人录入凭证记帐存档帐薄记帐员审核No2．7检查对象上的方法是否实现了所有功能。2．8重新抽象对...
