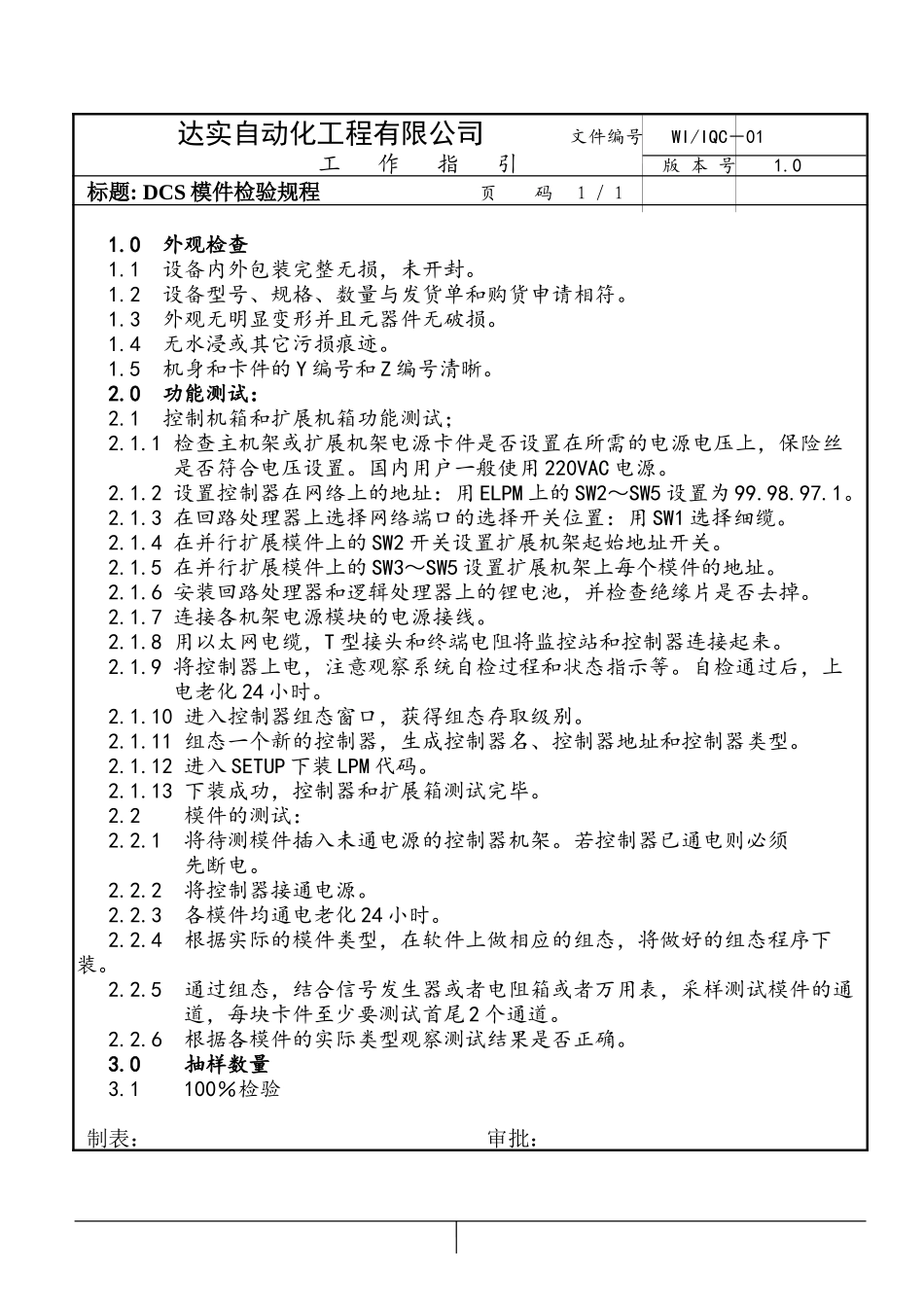

达实自动化工程有限公司文件编号WI/IQC-01工作指引版本号1.0标题:DCS模件检验规程页码1/11.0外观检查1.1设备内外包装完整无损,未开封。1.2设备型号、规格、数量与发货单和购货申请相符。1.3外观无明显变形并且元器件无破损。1.4无水浸或其它污损痕迹。1.5机身和卡件的Y编号和Z编号清晰。2.0功能测试:2.1控制机箱和扩展机箱功能测试;2.1.1检查主机架或扩展机架电源卡件是否设置在所需的电源电压上,保险丝是否符合电压设置。国内用户一般使用220VAC电源。2.1.2设置控制器在网络上的地址:用ELPM上的SW2~SW5设置为99.98.97.1。2.1.3在回路处理器上选择网络端口的选择开关位置:用SW1选择细缆。2.1.4在并行扩展模件上的SW2开关设置扩展机架起始地址开关。2.1.5在并行扩展模件上的SW3~SW5设置扩展机架上每个模件的地址。2.1.6安装回路处理器和逻辑处理器上的锂电池,并检查绝缘片是否去掉。2.1.7连接各机架电源模块的电源接线。2.1.8用以太网电缆,T型接头和终端电阻将监控站和控制器连接起来。2.1.9将控制器上电,注意观察系统自检过程和状态指示等。自检通过后,上电老化24小时。2.1.10进入控制器组态窗口,获得组态存取级别。2.1.11组态一个新的控制器,生成控制器名、控制器地址和控制器类型。2.1.12进入SETUP下装LPM代码。2.1.13下装成功,控制器和扩展箱测试完毕。2.2模件的测试:2.2.1将待测模件插入未通电源的控制器机架。若控制器已通电则必须先断电。2.2.2将控制器接通电源。2.2.3各模件均通电老化24小时。2.2.4根据实际的模件类型,在软件上做相应的组态,将做好的组态程序下装。2.2.5通过组态,结合信号发生器或者电阻箱或者万用表,采样测试模件的通道,每块卡件至少要测试首尾2个通道。2.2.6根据各模件的实际类型观察测试结果是否正确。3.0抽样数量3.1100%检验制表:审批:
