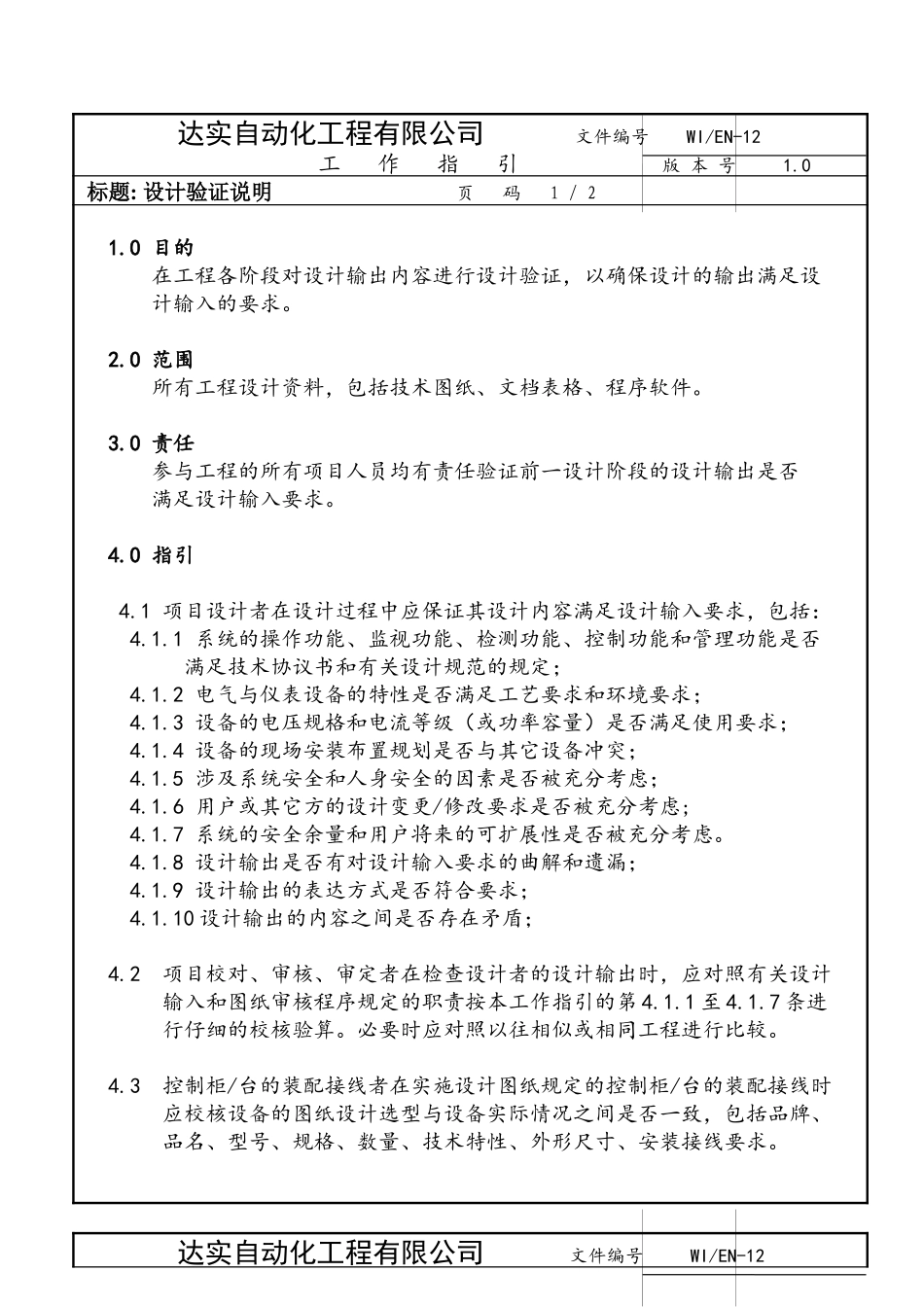

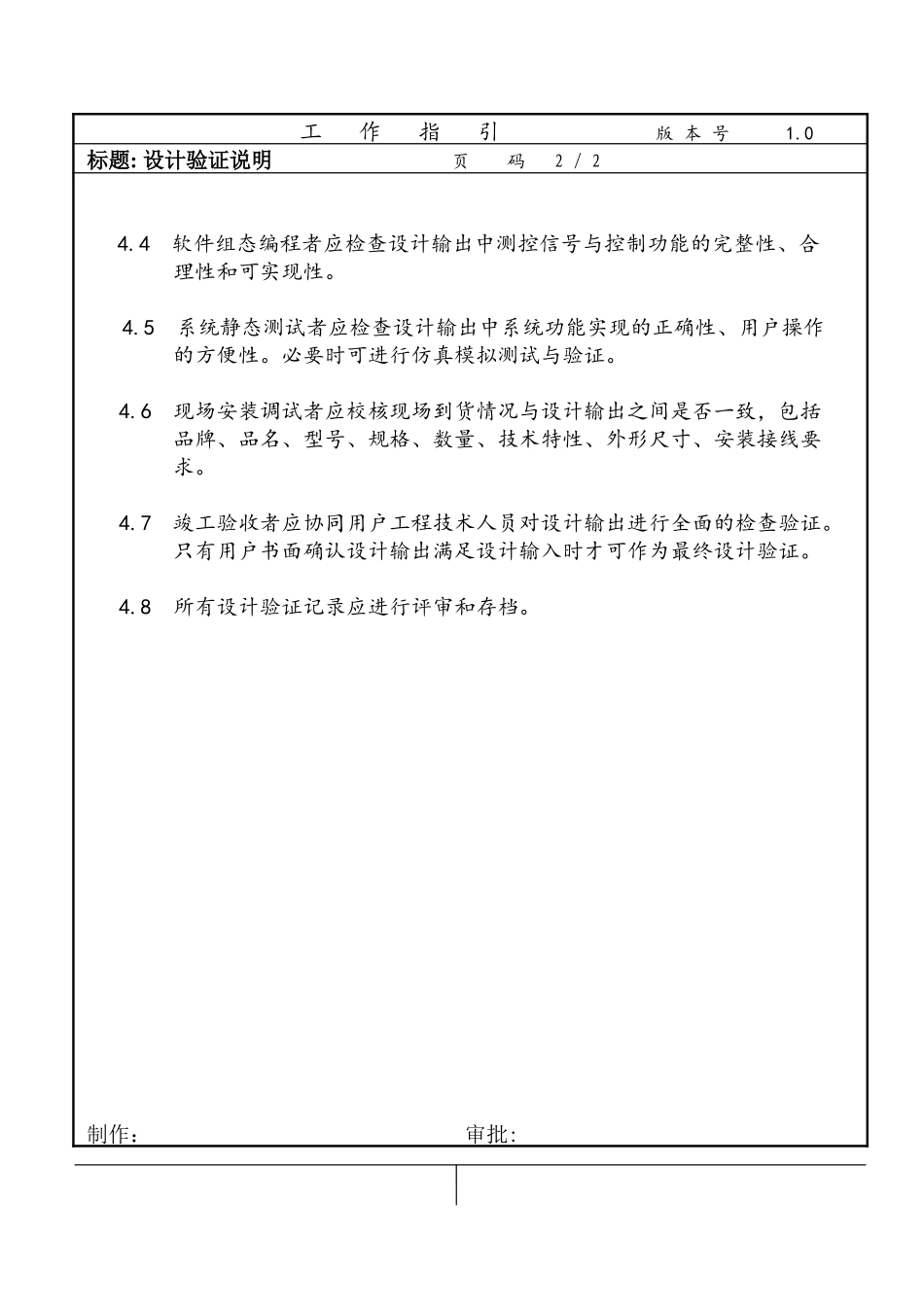

达实自动化工程有限公司文件编号WI/EN-12工作指引版本号1.0标题:设计验证说明页码1/21.0目的在工程各阶段对设计输出内容进行设计验证，以确保设计的输出满足设计输入的要求。2.0范围所有工程设计资料，包括技术图纸、文档表格、程序软件。3.0责任参与工程的所有项目人员均有责任验证前一设计阶段的设计输出是否满足设计输入要求。4.0指引4.1项目设计者在设计过程中应保证其设计内容满足设计输入要求，包括：4.1.1系统的操作功能、监视功能、检测功能、控制功能和管理功能是否满足技术协议书和有关设计规范的规定；4.1.2电气与仪表设备的特性是否满足工艺要求和环境要求；4.1.3设备的电压规格和电流等级（或功率容量）是否满足使用要求；4.1.4设备的现场安装布置规划是否与其它设备冲突；4.1.5涉及系统安全和人身安全的因素是否被充分考虑；4.1.6用户或其它方的设计变更/修改要求是否被充分考虑;4.1.7系统的安全余量和用户将来的可扩展性是否被充分考虑。4.1.8设计输出是否有对设计输入要求的曲解和遗漏；4.1.9设计输出的表达方式是否符合要求；4.1.10设计输出的内容之间是否存在矛盾；4.2项目校对、审核、审定者在检查设计者的设计输出时，应对照有关设计输入和图纸审核程序规定的职责按本工作指引的第4.1.1至4.1.7条进行仔细的校核验算。必要时应对照以往相似或相同工程进行比较。4.3控制柜/台的装配接线者在实施设计图纸规定的控制柜/台的装配接线时应校核设备的图纸设计选型与设备实际情况之间是否一致，包括品牌、品名、型号、规格、数量、技术特性、外形尺寸、安装接线要求。达实自动化工程有限公司文件编号WI/EN-12工作指引版本号1.0标题:设计验证说明页码2/24.4软件组态编程者应检查设计输出中测控信号与控制功能的完整性、合理性和可实现性。4.5系统静态测试者应检查设计输出中系统功能实现的正确性、用户操作的方便性。必要时可进行仿真模拟测试与验证。4.6现场安装调试者应校核现场到货情况与设计输出之间是否一致，包括品牌、品名、型号、规格、数量、技术特性、外形尺寸、安装接线要求。4.7竣工验收者应协同用户工程技术人员对设计输出进行全面的检查验证。只有用户书面确认设计输出满足设计输入时才可作为最终设计验证。4.8所有设计验证记录应进行评审和存档。制作：审批:
