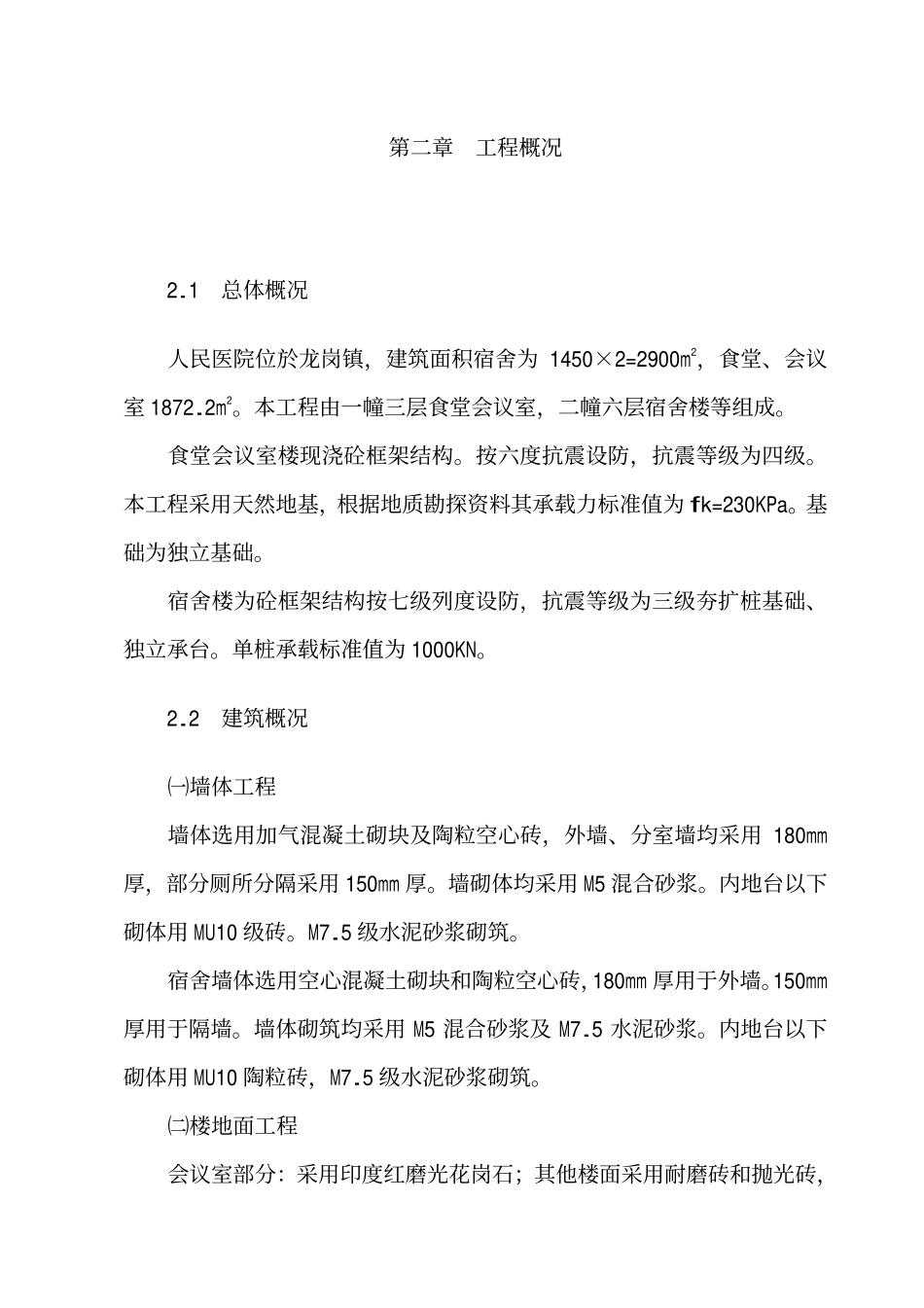

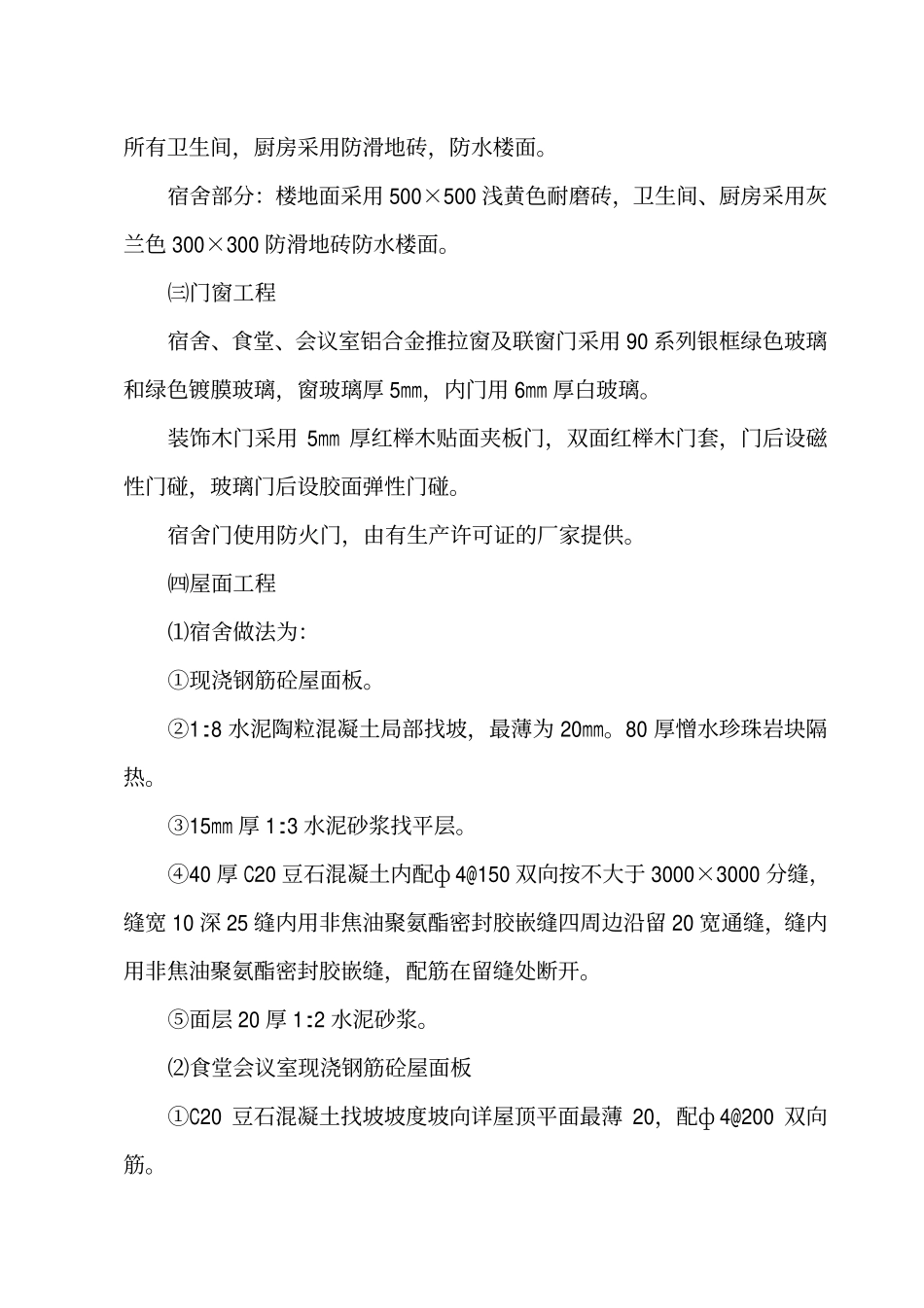

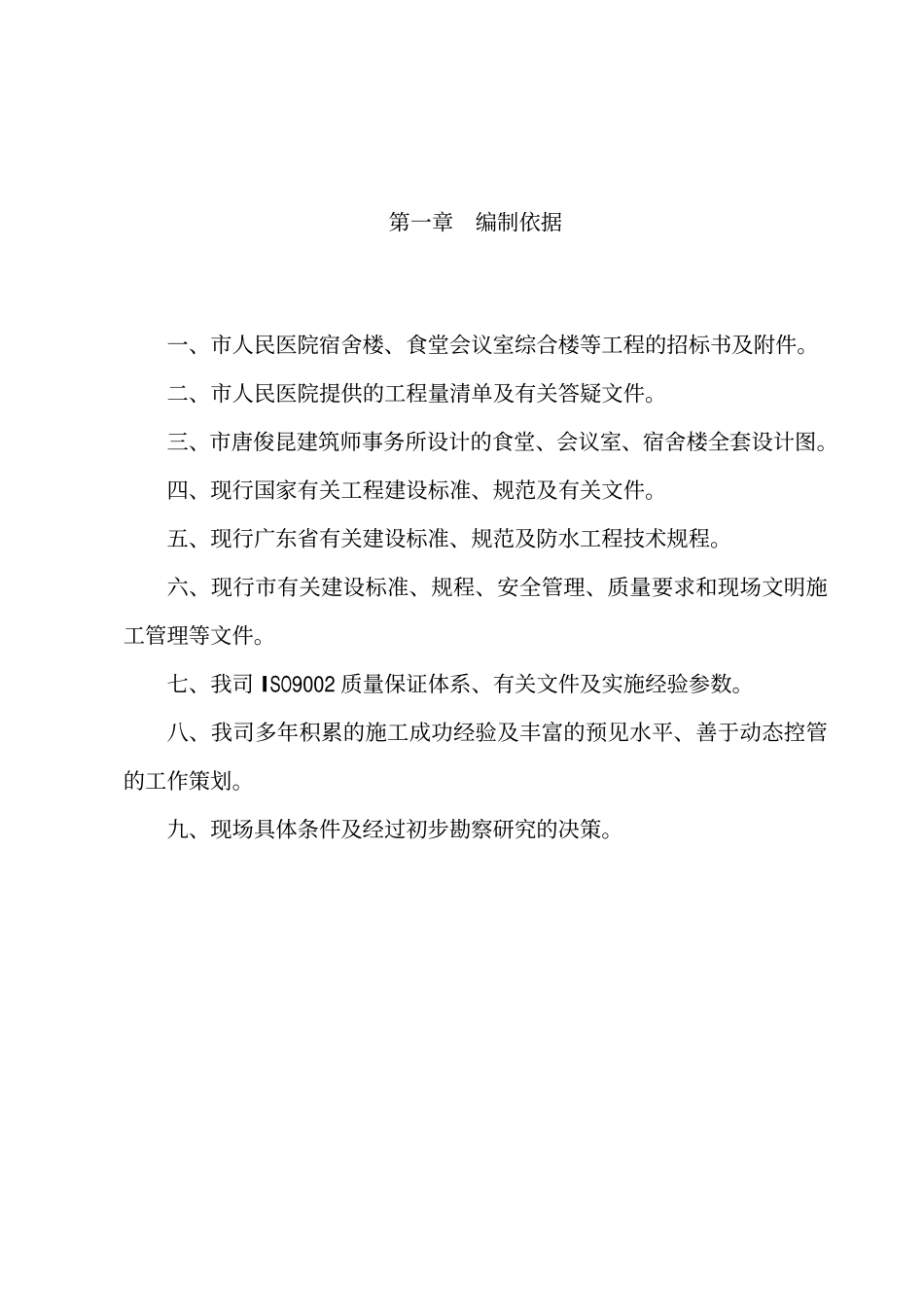

第一章编制依据一、市人民医院宿舍楼、食堂会议室综合楼等工程的招标书及附件。二、市人民医院提供的工程量清单及有关答疑文件。三、市唐俊昆建筑师事务所设计的食堂、会议室、宿舍楼全套设计图。四、现行国家有关工程建设标准、规范及有关文件。五、现行广东省有关建设标准、规范及防水工程技术规程。六、现行市有关建设标准、规程、安全管理、质量要求和现场文明施工管理等文件。七、我司ISO9002质量保证体系、有关文件及实施经验参数。八、我司多年积累的施工成功经验及丰富的预见水平、善于动态控管的工作策划。九、现场具体条件及经过初步勘察研究的决策。第二章工程概况2.1总体概况人民医院位於龙岗镇，建筑面积宿舍为1450×2=2900m2，食堂、会议室1872.2m2。本工程由一幢三层食堂会议室，二幢六层宿舍楼等组成。食堂会议室楼现浇砼框架结构。按六度抗震设防，抗震等级为四级。本工程采用天然地基，根据地质勘探资料其承载力标准值为fk=230KPa。基础为独立基础。宿舍楼为砼框架结构按七级列度设防，抗震等级为三级夯扩桩基础、独立承台。单桩承载标准值为1000KN。2.2建筑概况㈠墙体工程墙体选用加气混凝土砌块及陶粒空心砖，外墙、分室墙均采用180mm厚，部分厕所分隔采用150mm厚。墙砌体均采用M5混合砂浆。内地台以下砌体用MU10级砖。M7.5级水泥砂浆砌筑。宿舍墙体选用空心混凝土砌块和陶粒空心砖，180mm厚用于外墙。150mm厚用于隔墙。墙体砌筑均采用M5混合砂浆及M7.5水泥砂浆。内地台以下砌体用MU10陶粒砖，M7.5级水泥砂浆砌筑。㈡楼地面工程会议室部分：采用印度红磨光花岗石；其他楼面采用耐磨砖和抛光砖，所有卫生间，厨房采用防滑地砖，防水楼面。宿舍部分：楼地面采用500×500浅黄色耐磨砖，卫生间、厨房采用灰兰色300×300防滑地砖防水楼面。㈢门窗工程宿舍、食堂、会议室铝合金推拉窗及联窗门采用90系列银框绿色玻璃和绿色镀膜玻璃，窗玻璃厚5mm，内门用6mm厚白玻璃。装饰木门采用5mm厚红榉木贴面夹板门，双面红榉木门套，门后设磁性门碰，玻璃门后设胶面弹性门碰。宿舍门使用防火门，由有生产许可证的厂家提供。㈣屋面工程⑴宿舍做法为：①现浇钢筋砼屋面板。②1:8水泥陶粒混凝土局部找坡，最薄为20mm。80厚憎水珍珠岩块隔热。③15mm厚1:3水泥砂浆找平层。④40厚C20豆石混凝土内配ф4@150双向按不大于3000×3000分缝，缝宽10深25缝内用非焦油聚氨酯密封胶嵌缝四周边沿留20宽通缝，缝内用非焦油聚氨酯密封胶嵌缝，配筋在留缝处断开。⑤面层20厚1:2水泥砂浆。⑵食堂会议室现浇钢筋砼屋面板①C20豆石混凝土找坡坡度坡向详屋顶平面最薄20，配ф4@200双向筋。②20厚1:2水泥砂浆加5%防水剂批面。③1:2水泥砂浆砌大阶方砖中距<缝宽10以内纯水泥浆填缝>。④聚合物水泥砂浆防水。㈤外墙装饰：⑴食堂及会议室外墙采用聚合物防水水泥砂浆贴小方砖，做法为：①8厚1:3水泥砂浆找平。②聚合物水泥基防水涂膜1.0厚。③5厚聚合物水泥砂浆。④聚合物水泥砂浆粘贴小方砖(颜色详立面)。⑵宿舍外墙贴小方砖，做法为：①12厚纤维水泥1:3砂浆找平。②聚合物水泥砂。③3厚水泥砂浆贴100×100方面砖。㈥室内装饰：墙面：室内装饰做法：食堂、会议室、宿舍，均为乳胶漆墙面，做法为：食堂、会议室：⑴13厚1:3水泥砂浆打底扫毛。⑵5厚低筋水泥白灰砂浆罩面。⑶喷乳漆两道。宿舍：⑴1:0.5:4石灰砂浆底层。⑵6厚1:1:4水泥石灰砂浆面层。⑶白乳胶漆2道。所有卫生间为防水内墙，做法为：⑴20厚1:2水泥砂浆加5%防水剂打底。⑵5厚聚合物水泥砂浆粘贴5～8厚釉面砖。吊顶：会议室的所有走廊、大堂、二层餐厅，会议室，为铝合金吸音板吊顶顶棚。做法为：⑴钢筋混凝土板内预留ф6铁环双向吊点@900～1200。⑵钢筋吊杆@900～1200。⑶轻钢龙骨。⑷铝合金吸音板。其它所有顶棚均做：⑴钢筋混凝土现制板底刷参水重5%的107胶的素水泥浆一道。⑵7厚1:0.5:3水泥白灰砂浆打底。⑶3厚1:0.5:3低筋白灰砂浆罩面。⑷喷乳胶漆二道2.3结构概况㈠结构用料⑴各部分用料及钢筋保护层厚度结构部分混凝土强度钢筋混凝土保护层备注基础C20(C25)φ(Ⅰ)φ(Ⅱ)50(为会议室楼)基础梁C20φ(Ⅰ)φ(Ⅱ)30楼梯C25φ(Ⅰ)φ(Ⅱ)板15，梁2...
